Especificación

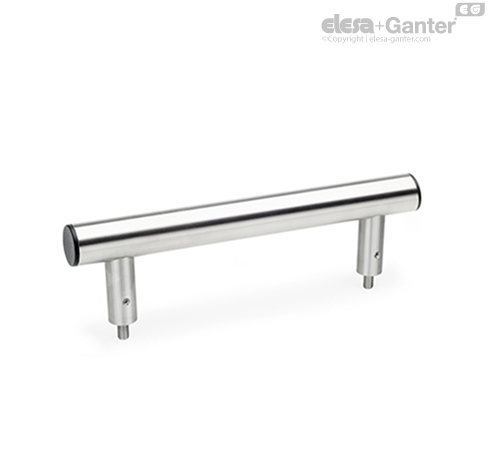

- Tipo K: con cubierta de plástico
- Tipo E: con tapa de acero inoxidable
Acero inoxidable AISI 304, espesor de pared 1,5 mm
Mate acabado brillante, mecanizado fino
Acero inoxidable AISI 304
Mate acabado brillante, mecanizado fino
- Plástico, elastómero termoplástico (TPE)
- Negro, acabado mate para tipo K
- Acero inoxidable AISI 304 para tipo E
Acero inoxidable AISI 304
- Perno de montaje con pasador roscado DIN 913-M8
- Tornillo de fijación DIN 914-M5
Información
Para montar las asas tubulares GN 666.7 (desde el lado del operario), primero se atornilla el perno de montaje desde el lado de la máquina con el pasador roscado DIN 913-M8x25 (incluido) y, a continuación, se inserta a presión el asa y se fija con el prisionero DIN 914-M5.
El tipo E de las asas tubulares GN 666.7 está completamente hecho de acero inoxidable A2.
Esquema de montaje
Ejemplo de aplicaciónLas asas tubulares GN 666.7 permiten montar un par de asas en posición opuesta. Este método puede usarse en puertas (doble asa).
Normalmente se requiere para ello una modificación de la longitud de rosca l4. El pasador roscado DIN 913-M8x25-A2, incluido, del perno de montaje se debe sustituir también por un pasador roscado más largo.
Existen asas con una longitud de rosca l4 modificada disponibles bajo pedido.
