EBR-SWB-B-F5
EBR-SWB

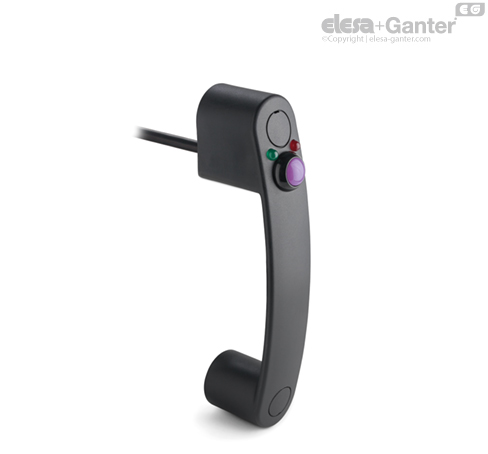

Asa con interruptor eléctrico biestable
Tecnopolímero certificado autoextinguible
Cable, 5 m de longitud, salida trasera
Tecnopolímero certificado autoextinguible
Cable, 5 m de longitud, salida trasera

78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio con certificado autoextinguible UL-94-V0, color negro.
El dispositivo consta de un contacto normalmente abierto (NO).
La conmutación se realiza pulsando el botón morado (contacto biestable), y se mantiene conmutado hasta que no se pulse de nuevo.
Resistencia contacto: máx. 0,050 Ω
Resistencia aislamiento: mín. 1 GΩ a 500 VCC
Se pueden configurar un LED rojo y un LED verde mediante un software externo para indicar el estado en que se encuentre el interruptor.
Intervalo de voltaje 24 Vdc ± 15%
Tecnopolímero, color gris-negro, acabado mate. Se suministra montado, se puede extraer con un destornillador.
Grado de protección según IP 65 EN 60529
Agujeros pasantes para tornillos de cabeza cilíndrica con alojamiento hexagonal.
Cable de 8 polos UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.
Esta asa se usa cuando se necesita que la conmutación sea prolongada en el tiempo.
Mediante un software externo, se pueden configurar los LED para indicar un determinado estado del botón. Por ejemplo: botón en posición neutra, LED verde encendido; botón accionado, LED rojo encendido.
El botón tiene una duración mecánica de 200 000 ciclos.
El producto ha sido fabricado conforme a las normas EN60947-1:2007: +A1:2021+A2:2014 EN 60947-5-1:2017 y la marca CE es visible en un lado del asa.
En caso de usar un alargador con un conector en ángulo, la dirección del cable de salida se muestra en la Fig. 1.
El asa EBR-SWB se puede montar con el asa neutral EBR.
Resistencia a la aplicación de un esfuerzo de tracción y resistencia a la rotura: los valores F1, F2, L1 y L2 han sido registrados durante ensayos de rotura por medio de un equipo dinamométrico apropiado en las condiciones de prueba ilustradas y con temperatura ambiente.
Características eléctricas | |||
Carga | Voltaje | Corriente | Ciclos máximos |
Resistencia | 12 Vdc | 4 A | 200000 |
Resistencia | 48 Vdc | 1 A | 200000 |
Resistencia | 48 Vdc | 2 A | 100000 |
Resistencia | 48 Vdc | 3 A | 75000 |
Nivel lógico | 5 Vdc | 10 mA | 200000 |
DWV | 1000 Vrms | - | - |
Corriente condicional de cortocircuito: 1000 A |
*En el caso del conector, el voltaje máximo admisible es de 24 V y la corriente máxima admisible es de 2A
