Especificaciones principales
Material

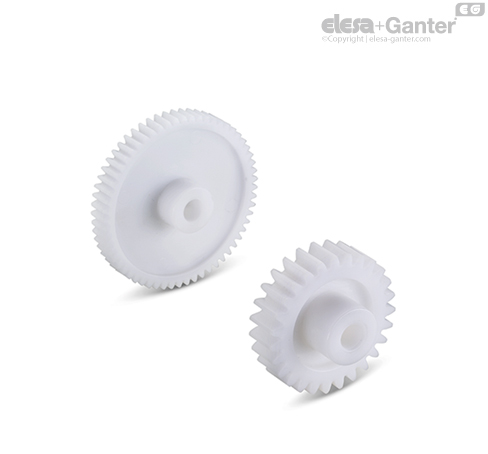

Tecnopolímero a base de resina acetálica (POM-C), color blanco.
Ejecuciones estándar
- Agujero pasante escariado H10.
Información general
Características
Los pares indicados en las tablas son válidos con las rpm incluidas entre 0 y 150. Los valores de par pueden variar dependiendo de la lubricación, temperatura, combinación de diferentes materiales y horas de funcionamiento continuo.
Sus excelentes propiedades de deslizamiento, su reducido coeficiente de fricción y su alta resistencia al desgaste hacen que este producto sea adecuado para su uso en elevados regímenes de rotación (superiores a las 1000 rpm), incluso en ausencia de lubricación.
El tecnopolímero a base de acetal permite el uso del producto en sectores alimentarios y en entornos húmedos, y garantiza una elevada resistencia a los agentes químicos, incluidos muchos disolventes.
Datos técnicos
Véase: Elementos de transmisión.
Instrucciones de uso
Montaje
Para combinar dos engranajes rectos, se requiere juego positivo.
Para los módulos 0.5 – 0.7 – 1.0 – 1.25 – 1.5 se recomienda la tolerancia (+0.03 +0.1). Para los módulos 2.0 – 3.0 se recomienda la tolerancia (+0.08 +0.3).
El orificio escariado H10 ya permite el montaje del engranaje en el eje. En caso de aplicaciones con pares reducidos, no es necesario un chavetero para su acoplamiento; basta con un tornillo roscado. Se desaconseja ensanchar el agujero más de 2 mm respecto al diámetro indicado en las tablas, para evitar que aparezcan grietas en el material.
