Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color gris.
Ejecuciones estándar
- ZCL-0.5: módulo 0,5, núcleo sin taladrar (número de dientes Z ≤ 50) o agujero pretaladrado (número de dientes Z ≥ 55).
- ZCL-1.0: módulo 1,0, núcleo sin taladrar (número de dientes Z = 10) o agujero pasante pretaladrado.
- ZCL-1.5: módulo 1.5, agujero pasante pretraladrado
- ZCL-2.0: módulo 2.0, agujero pasante pretraladrado
- ZCL-2.5: módulo 2.5, agujero pasante pretraladrado
- ZCL-3.0: módulo 3.0, agujero pasante pretraladrado
- ZCL-1.0-K: módulo 1.0, núcleo con chavetero según UNI 6604, tolerancia D10.
- ZCL-1.5-K: módulo 1.5, núcleo con chavetero según UNI 6604, tolerancia D10.

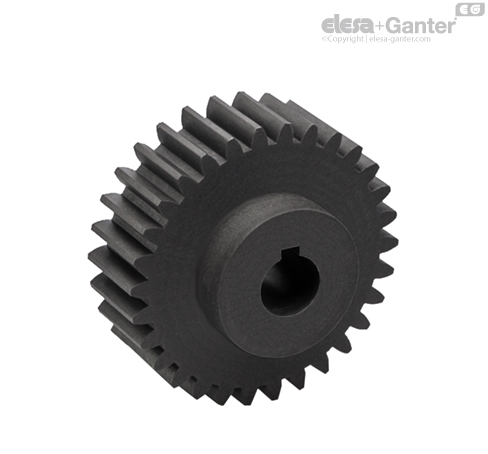

- ZCL-2.0-K: módulo 2.0, núcleo con chavetero según UNI 6604, tolerancia D10.
- ZCL-2.5-K: módulo 2.5, núcleo con chavetero según UNI 6604, tolerancia D10.
- ZCL-3.0-K: módulo 3.0, núcleo con chavetero según UNI 6604, tolerancia D10.
En el modelo con agujero pasante pretaladrado, el tamaño "d" que se muestra en las tablas indica el diámetro del agujero mínimo que puede obtenerse mediante mecanizado.
En las versiones -K, el mecanizado de la chaveta no necesariamente está alineado con la dentadura.
Información general
Características
Los pares indicados en las tablas son válidos con las rpm incluidas entre 0 y 150. Los valores de par pueden variar dependiendo de la lubricación, temperatura, combinación de diferentes materiales y horas de funcionamiento continuo.
Tolerancia máxima o agujero pasante liso: IT 9.
Datos técnicos
Véase: Elementos de transmisión.
Instrucciones de uso
Montaje
Para combinar dos engranajes rectos, se requiere juego positivo. Para módulos 0,5 – 1,0 – 1,5 se recomienda la tolerancia (+0,03 +0,1). Para módulos 2,0 – 2,5 – 3,0 se recomienda la tolerancia (+0,08 +0,3).
