Especificaciones principales
Material

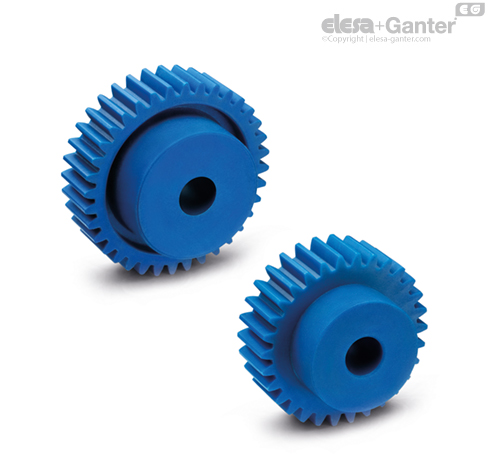

Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color azul RAL 5005, acabado mate.
Producido a partir de materia prima conforme con FDA (FDA CFR.21 y UE 10/2011).
Ejecuciones estándar
- ZCL-1.0-VD: módulo 1.0, agujero pasante pretraladrado
- ZCL-1.5-VD: módulo 1.5, agujero pasante pretraladrado
- ZCL-2.0-VD: módulo 2.0, agujero pasante pretraladrado
El tamaño "d" que se muestra en las tablas indica el diámetro del agujero mínimo que puede obtenerse mediante mecanizado.
Información general
Características
El color azul RAL 5005 es fácilmente visible en caso de contaminación accidental de alimentos.
Especialmente adecuado para aplicaciones en los sectores alimentario y farmacéutico.
Los pares indicados en las tablas son válidos con las rpm incluidas entre 0 y 150. Los valores de par pueden variar dependiendo de la lubricación, temperatura, combinación de diferentes materiales y horas de funcionamiento continuo.
Tolerancia máxima o agujero pasante liso: IT 9.
Datos técnicos
Véase: Elementos de transmisión.
Instrucciones de uso
Montaje
Para combinar dos engranajes rectos, se requiere juego positivo. Para los módulos 1.0 – 1.5 se recomienda la tolerancia (+0.03 +0.1). Para lo módulo 2.0 se recomienda la tolerancia (+0.08 +0.3).
