SLCK-HT-KN Para el control eléctrico del nivel de fluído Con conector macho M12, para aplicaciones con temperaturas de hasta 120 °C

Soporte del sensor

De tecnopolímero de base poliamídica (PA), color negro, estanco, con relé (reed) incorporado, con dos conductores cableados en el conector.

Se puede mover a lo largo del eje del indicador y fijarse en la posición deseada con el tornillo adecuado (tornillo de ajuste) en tecnopolímero.

Sensor eléctrico

NO y NC (estado inicial de los sensores reed) significa el estado del contacto eléctrico en el momento en que el depósito está lleno, y, por lo tanto, el flotador se encuentra en la posición más alta (ilustración 1).

• NC: el circuito eléctrico se cierra en el momento en que el flotador pasa por el sensor durante la fase de relleno del depósito. Asimismo, el circuito eléctrico se abre en el momento en que el flotador pasa por el sensor durante la fase de vaciado del depósito.

• NO: el circuito eléctrico se abre en el momento en que el flotador pasa por el sensor durante la fase de relleno del depósito. Asimismo, el circuito eléctrico se cierra en el momento en que el flotador pasa por el sensor durante la fase de vaciado del depósito.

Flotador

Tecnopolímero de base polipropilénica (PP), límite max de temperatura 80ºC 0 tecnopolímero de base poliamídica (PA), límite max de temperatura 120ºC, compatibilidad química máx, color negro.

El flotador lleva incorporado un elemento magnético para activar el contacto eléctrico. Cuando el flotador alcanza el nivel fijado por el usuario, mediante el posicionamiento del soporte del sensor a lo largo del eje del indicador, se activa el contacto eléctrico.

Presión operacional máxima 2 bar (operación con aceite)

Casquillos de separación

Tecnopolímero de base poliamídica (PA). Los espaciadores son esenciales en los casos en que el depósito está hecho de material ferromagnético a fin de evitar la interacción entre el imán y la masa metálica del depósito.

Conector macho

• Conector DIN 43650 C de tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro.

• Conector M12x1, 4 polos con rosca de tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio certificado autoextinguible UL-94-V0, color negro, acabado mate.

Para un correcto montaje, véase Advertencias.

Conector hembra (DIN 43650 C)

Con caja de cables integrada y portacontactos. La salida frontal o axial (alta o baja) garantiza protección contra aerosoles de agua (clase de protección IP 65 según la tabla EN 60529), mejorable en el momento de la instalación según las disposiciones del caso.

Junta de retención de caucho sintético NBR.

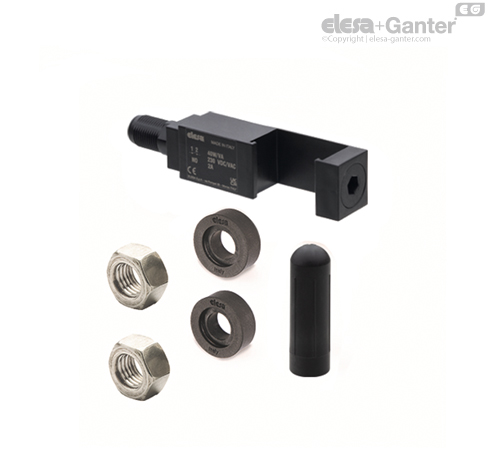

Kit

El kit incluye uno o dos soportes de sensor, un flotador, 4 juntas tóricas (2 de FKM en el caso de HCK-GL y 2 de NBR en el caso de HCK),dos espaciadores y dos tuercas M12 UNI 5589 en acero inoxidable AISI 316.

Es posible utilizar más de un kit para obtener el control eléctrico de diferentes niveles, siendo compatible con la medición por la altura de la columna transparente.

Ejecuciones estándar

Para aplicaciones con temperaturas por encima de 80ºC: flotador de tecnopolímero de base polipropilénica (PP).

• SLCK-NO: con contacto eléctrico normalmente abierto.

• SLCK-NC: con contacto eléctrico normalmente cerrado.

• SLCK-NO-NC: con un contacto eléctrico normalmente abierto y un contacto eléctrico normalmente cerrado.

• SLCK-NC-NC: con dos contactos eléctricos normalmente cerrados.

• SLCK-NO-NO: con dos contactos eléctricos normalmente abiertos.

Para aplicaciones con temperaturas por encima de 120ºC: flotador de tecnopolímero con base poliamídica (PA).

• SLCK-HT-NO: con contacto eléctrico normalmente abierto.

• SLCK-HT-NC: con contacto eléctrico normalmente cerrado.

• SLCK-HT-NO-NC: con un contacto eléctrico normalmente abierto y un contacto eléctrico normalmente cerrado.

• SLCK-HT-NC-NC: con dos contactos eléctricos normalmente cerrados.

• SLCK-HT-NO-NO: con dos contactos eléctricos normalmente abiertos.

• KN: sufijo añadido a versiones con conector macho M12
