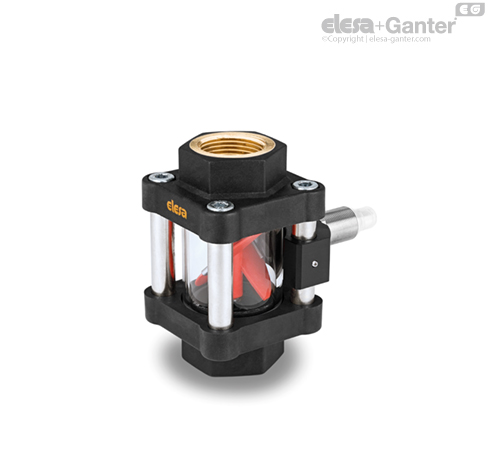

Especificaciones principales
Soporte de extremos y sensor
Tecnopolímero de base polipropilénica (PP), color negro, acabado mate.
Eje y hélice de rotor
Tecnopolímero de base poliamídica (PP), color rojo. Clips de activación de sensor de acero inoxidable AISI 304
Visor tubular
Vidrio de borosilicato de alta resistencia, también puede utilizarse con soluciones a base de glicol.
Sensor
Sensor inductivo de latón niquelado
Barras de acoplamiento
AISI 316L acero inoxidable
Anillos de estanqueidad
goma sintética NBR.
Ejecución estándar
Insertos de latón con rosca cilíndrica conforme UNI ISO 228/1.
Temperatura máx. de funcionamiento continuo
100º C.
| Sensor | Inductiva |
| Suministro de energía | 10 – 30 Vcc |
| Entrada | 10 mA |
| Carga máxima | 200 mA |
| Protección contra cortocircuitos | Sí |
| Protección contra polaridad inversa | Sí |
| Salida | PNP |
| Conector | M12x1 – 4 polos |
| Clase de protección | IP67 |
Información general
Características y aplicaciones
El indicador puede montarse en cualquier posición.
En caso de montaje en tubos rígidos, se recomienda colocar el indicador perfectamente alineado con los tubos.
El indicador funciona con flujo bidireccional de líquido con una viscosidad inferior a 30cSt.
Para hacer girar la hélice, se requiere un caudal mínimo que dependerá del fluido y de su viscosidad.
Cuando se alcance el caudal mínimo, el rotor comenzará a girar a una velocidad proporcional al caudal del fluido.
El sensor inductivo, que está completamente separado del área de paso del líquido, lee el paso de los dos clips metálicos montados en el rotor y envía una variación de frecuencia que puede convertirse en una lectura de caudal mediante una conexión a un PLC.
Instrucciones de montaje
A fin de garantizar el funcionamiento adecuado del rotor, es necesario lavar y purgar el circuito antes de montar el indicador para eliminar posibles partículas y poder trabajar con fluidos limpios.
Dado que la presencia de burbujas de aire en el fluido puede dar lugar a errores de medición, se recomienda montar el indicador antes que las válvulas y / u otros componentes que puedan ocasionar cavitación.
Características eléctricas
Rango de medida
El rango de medida total Q1 indica el rango entre el valor de caudal mínimo y máximo en el que sensor proporciona una lectura.
En el rango de medida no lineal Q2, el sensor inductivo proporciona una señal que no puede considerarse precisa dado que el giro del rotor no es constante.
En el rango de medida lineal Q3, los pulsos proporcionan una lectura con una precisión de ± 3%.
El desgaste del rotor y la pérdida de presión hacen que los caudales sean superiores al máximo en Q4.
Los pulsos por litro indicados en la taba representan los valores medidos con agua a 20 °C y se refieren a valores medios probados con distintos tipos de sensores para obtener un valor de medida más preciso. En comparación con el valor medido con agua, la función de frecuencia de flujo lineal puede variar en ± 10% en función de la densidad del líquido usado o de la temperatura.
Por ello, se recomienda realizar una calibración específica de cada tipo de líquido empleado. La repetibilidad de la medición es ± 3%, referida a la frecuencia de escala completa.
