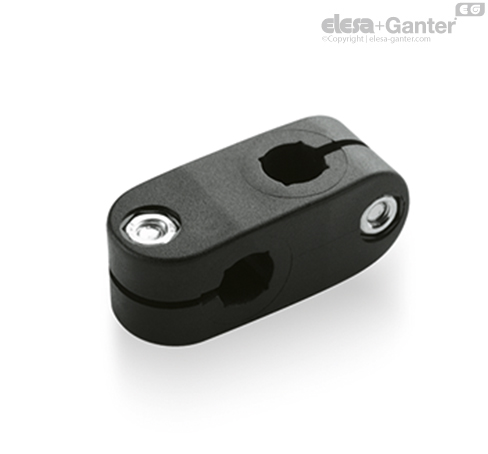

MSX-C Abrazaderas de conectores Conector de dos alojamientos

Características y aplicaciones

El perfil de los agujeros de los elementos de conexión serie MSX. permiten la utilización de tubos con sección redonda o cuadrada; éstos últimos evitan rotaciones inoportunas (véase fig.1).



Instrucciones de montaje

1. Fijar el soporte base por medio de 2 tornillos M6 de cabeza cilíndrica con tuerca hexagonal (no suministrados).
2. Fijar el tubo en el agujero de la base y apretarlo mediante el tornillo. El par de apriete recomendado es de 5Nm.
3. Introducir el tubo en el agujero correspondiente del conector de 2 alojamientos.
4. Fijar el otro tubo en el agujero de la brida.
5. Colocar en el tubo la fijación adecuada, eligiéndola entre las 6 disponibles. Después de posicionar los componentes fijarlos apretando los tornillos. Par de apriete sugerido 5Nm.
