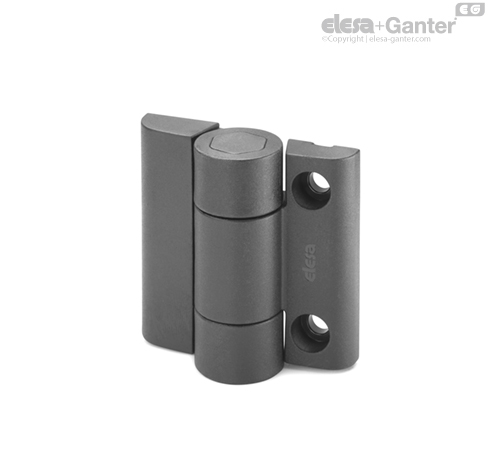

CFVT-CH-150 Bisagras con tope Ángulos de bloqueo -70° /-7° /150°

Ángulo de rotación (valor aproximado)

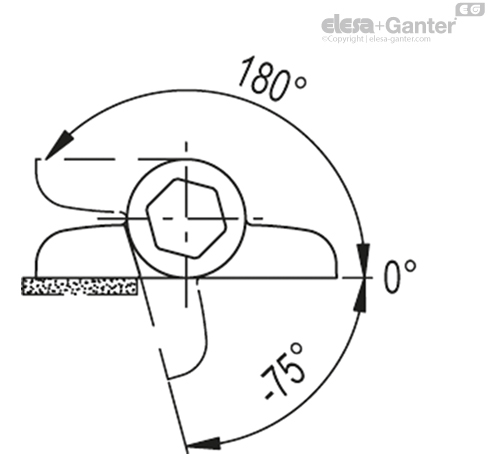

Máx. ángulo de giro: 255º aprox. (-75º y +180º, siendo 0º el punto donde dos superficies interconectadas están en el mismo plano).

Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.



Par de torsión

El par de resistencia corresponde al par que debe de ser aplicado para desbloquear a la bisagra con tope.

La bisagra se ha testado con más de 20.000 ciclos de apertura y cierre, y los valores de resistencia

Características y aplicaciones

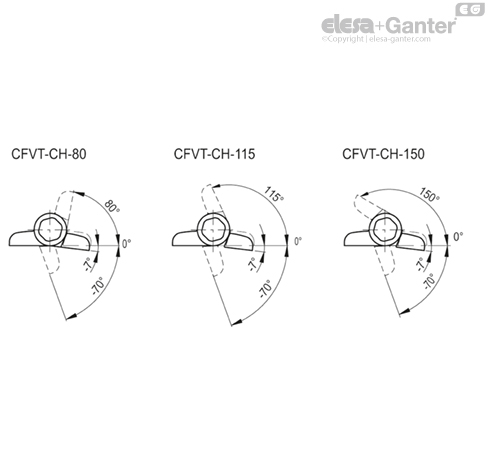

El elemento interno de tope (patente ELESA) permite conseguir tres posiciones de parada diferentes de la puerta, dependiendo del modelo.

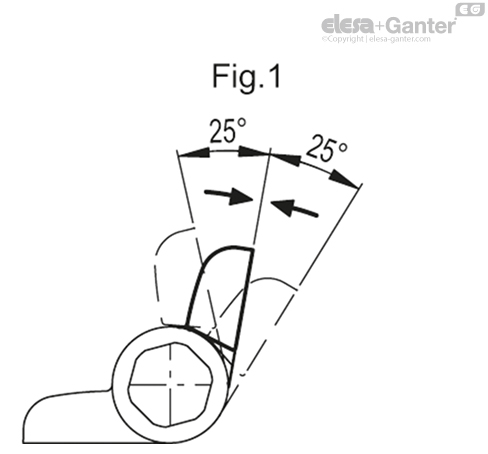

Cuando la bisagra está en un rango de +/- 25° respecto a la posición de bloqueo, alcanza una de estas posiciones (Fig. 1) gracias a su mecanismo interno.

Valores registrados en pruebas especiales sin carga aplicada.

Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.

Tests de resistencia	ESFUERZO AXIAL		ESFUERZO RADIAL		ESFUERZO A 90º
Descripción	Carga de trabajo máxima Ea [N]	Carga de rotura Ra [N]	Carga de trabajo máxima Er [N]	Carga de rotura Rr [N]	Carga de trabajo máxima E90 [N]	Carga de rotura R90 [N]
CFVT	300	2100	400	1900	250	1800

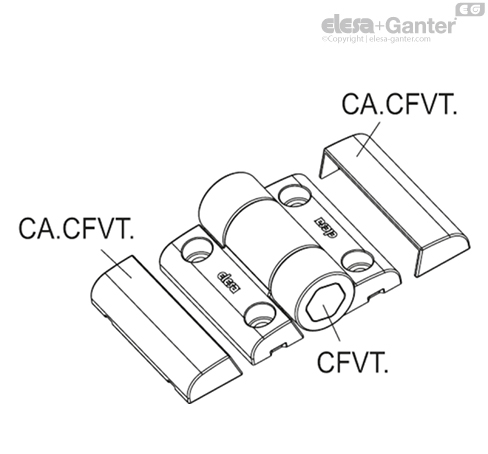

Accesorios bajo pedido

Tapas de tornillos en tecnopolímero con base de polyester (PBT), color negro, acabado mate, montaje sencillo a presión. (ver tabla CA.CFVT.).
