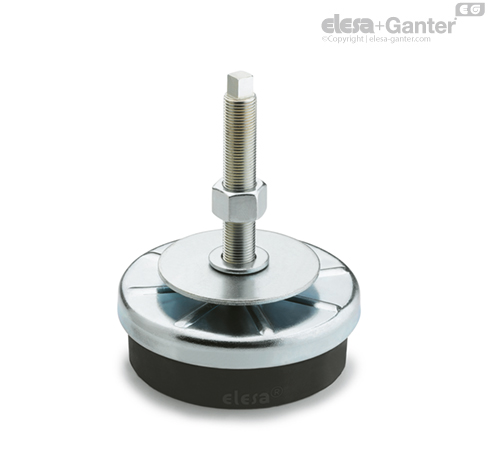

LW.A

Elementos de nivelación antivibraciones

Características

Los elementos de nivelación antivibración ELESA han sido diseñados para amortiguar las vibraciones, golpes y ruidos producidos por el movimiento de cuerpos o por masas vibratorias no equilibradas de equipos y maquinarias que podrían causar:

• Mal funcionamiento y disminución de la vida útil de la máquina o de máquinas adyacentes;
• Daños a la salud del operador;
• Ruidos.

Datos técnicos y pautas para la elección más adecuada

1. Informaciones básicas requeridas:
• Frecuencia de perturbación: se trata de la frecuencia relativa a la vibración perturbadora producida por una máquina en funcionamiento. Por lo general, coincide con el número de revoluciones del motor [Hz=r.p.m./60];
• La carga estática aplicada a cada uno de los elementos antivibraciones [N];
• El grado de aislamiento requerido [%];
• El valor de deflexión del elemento de amortiguación para vibraciones con una carga determinada [mm];
• Rigidez, o sea, que la carga aplicada al elemento antivibración produce una deflexión equivalente a 1mm [N/mm].
2. Cómo elegir el elemento antivibración:

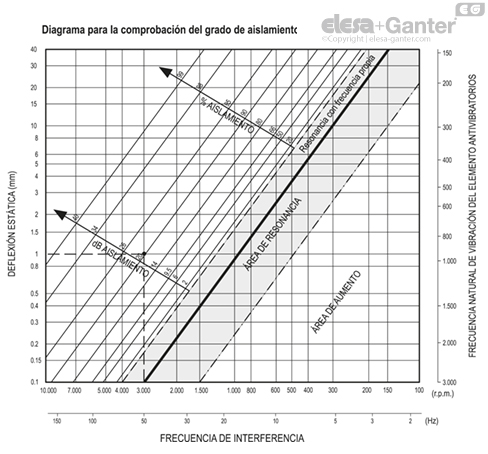

• Con relación al Diagrama, la intersección del valor de la frecuencia de perturbación con el valor del grado de aislamiento requerido (cada grado de aislamiento corresponde a una línea del gráfico) se obtiene el valor correspondiente a la deflexión [deflex];
• dividir la carga aplicada al elemento antivibración por el valor de deflexión para obtener el valor correspondiente a la rigidez requerida por el elemento antivibración;
• comparar el valor de rigidez obtenido con el valor de rigidez indicado en la tabla y elegir el elemento antivibración que presente el valor más cercano posible (igual o inferior, no debe ser superior) al valor calculado.
3. Comprobar:

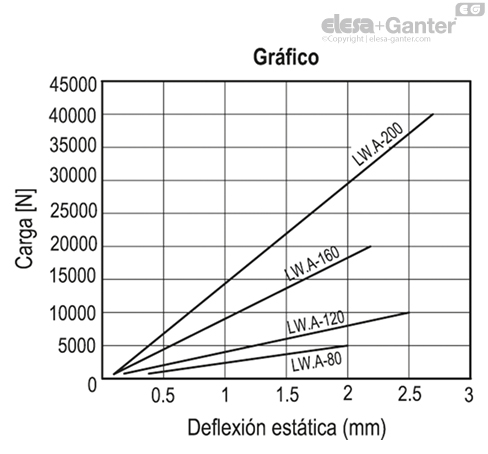

• A deflexión del elemento antivibración elegido puede ser obtenida en el gráfico, en base a la carga estática.
• la intersección del valor relativo a la frecuencia de perturbación con el valor correspondiente a la deflexión del elemento antivibración en el gráfico para obtener el grado de aislamiento proporcionado por el elemento antivibración elegido.
• comparar el valor obtenido con el valor del grado de aislamiento requerido.
4. Ejemplo:
• Condiciones de uso: frecuencia de perturbación = 50 Hz (3,000 r.p.m.); carga aplicada a cada elemento de nivelación = 4,000 N; se requiere un grado de asilamiento del 80%;
• El diagrama muestra que con una frecuenda de perturbación de 50 Hz y con un grado de aislamiento del 80%, la deflexión obtenida equivale a 0.6 mm.
• Dividir la carga aplicada por la deflexión obtenida para definir la rigidez requerida, que corresponde a 4,000/0.6= 6,666 N/mm;
• Comparar el valor de rigidez obtenido (6,666 N/mm) con los valores indicados en la tabla. Este valor está entre el valor de rigidez que se indica en la tabla para LW.A-120 (4,000 N/mm) y LW.A-160 (9,000 N/mm). Elegir el elemento antivibración con el valor inferior que es LW.A-120.
• El gráfico muestra que la deflexión de LW.A-120 (4,000 N/mm) corresponde a 1mm.
• La intersección del valor de deflexión con el valor relativo a la frecuencia de perturbación de 50 Hz en el gráfico, el valor obtenido como grado de aislamiento corresponde a 90%.

Este valor es aún mayor que el requerido; signfica que se ha elegido correctamente.

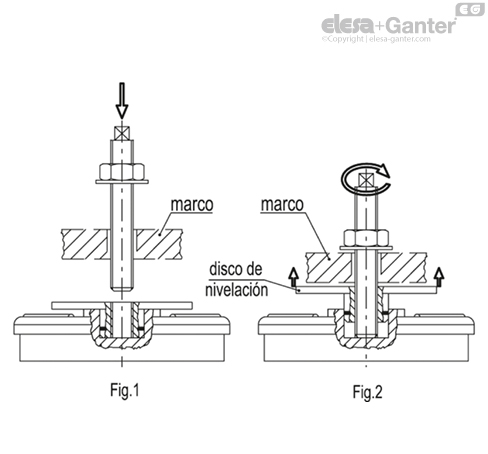

• Colocar la base del elemento antivibración debajo de la máquina e introducir el vástago a través del agujero (no roscado) en el bastidor de la máquina (Fig.1)
• Girar el extremo cuadrado del vástago para poner en contacto la placa de nivelación con la máquina para así obtener la nivelación deseada. A continuación, fijar con tuerca y arandela (Fig.2)
