Especificaciones principales

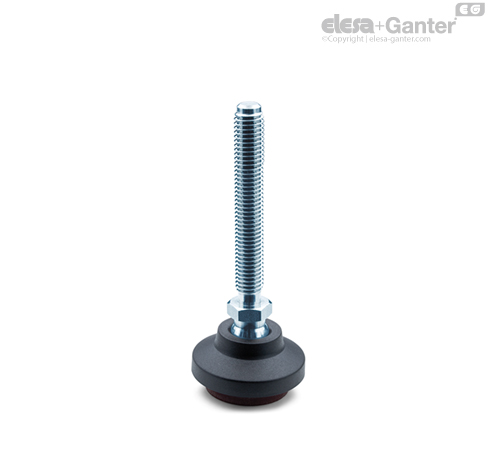

Base
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Elemento amortiguador
Caucho de base de poliuretano (PUR), color natural, dureza 50 Shore A.
Vástago articulado
Acero cincado brillante roscado con tuerca hexagonal de regulación.
Información general
Características
Han sido diseñados para amortiguar las vibraciones, choques y ruidos producidos por cuerpos en movimiento o masas vibratorias no equilibradas de equipos y maquinas que pueden causar:
- mal funcionamiento y disminución de la vida útil de la máquina o de máquinas adyacentes;
- daño a la salud del operador;
Efectuar un pedido
El elemento de nivelación se suministra sin montar para facilitar su transporte y almacenamiento. Los componentes (base y vástago) se encuentran en paquetes separados: menor volumen ocupado y mejor protección contra las rozaduras y la suciedad.
Para pedir bases y espárragos por separado, ver:
Datos técnicos y pautas para la elección más adecuada
El valor de la carga estática máxima especificado en la tabla indica la carga estática para una carga específica de 0.4 N/mm2 a la que se puede someter el elemento antivibraciones para ofrecer una absorción óptima de las vibraciones.
La tabla también muestra los valores (l2) de la deformación elástica con una carga de máximo 0.6 N/mm² en caso de una carga dinámica.
La eficacia de la amortiguación depende de la relación entre la frecuencia de disfunción de la máquina y la frecuencia propia del pie antivibración.
La frecuencia propia de la base depende del material, de la geometría y de la carga específica [N/mm2] a la que se someta.
La carga específica se obtiene dividiendo la carga aplicada por el área de apoyo del elemento antivibraciones.
Conocida la carga específica, del gráfico de la figura 1 se obtiene la frecuencia propia del pie.
La amortiguación comienza cuando la relación entre la frecuencia de disfunción de la máquina y la frecuencia propia del pie antivibración es mayor a √2. Cuanto mayor sea la diferencia entre la frecuencia de disfunción de la máquina y la frecuencia propia del pie, mayor será la amortiguación (véase la figura 2).
Ejemplo:
- Carga prevista sobre el pie = 150 N
- Carga específica LS.VA-32 = 150/239 = 0.63 N/mm2
- Carga específica LS.VA-40 = 150/452 = 0.33 N/mm2
- Así pues, se elige LS.VA-40, pues la carga específica del ejemplo es inferior a 0.4 N/mm2, que es el valor de amortiguación óptimo.
- Aus der spezifischen Belastung von 0.33 N/mm2 ergibt sich im Diagramm in Abbildung 1 eine Eigenfrequenz von 26 Hz (Kurve LS.VA-40).
- Si consultamos el gráfico de la figura 2, con 26 Hz, obtenemos que el pie elegido comenzará a amortiguar frecuencias mayores de 32 Hz. Se obtiene una amortiguación del 69% para una frecuencia de la máquina de 61 Hz. Se obtiene una amortiguación del 92% para una frecuencia de la máquina de 85 Hz.
Accesorios
Accesorios bajo pedido
Tuerca de acero cincado brillante (véase Tuercas NT.).
