GN 120.4
Sistemas de cierre electromecánicos
Plástico, para levas de cierre
Plástico, para levas de cierre
N.º de identificación
N.º de identificación
- N.º 2: con comprobación de la leva de cierre
Tipo de conexión
Tipo de conexión
- Tipo A: conector (con 0,25 m de cable)
Carcasa / contrapieza de bloqueo / comprobación de la leva de cierre
Carcasa / contrapieza de bloqueo / comprobación de la leva de cierre
Plástico, poliamida (PA)
- Reforzado con fibra de vidrio
- Negro, RAL 9005, acabado mate
Cable
Cable
Plástico, poliuretano (PUR)
Negro
Tapón
Tapón
- * Plástico, 8 pines, M12x1
- Conexión por tornillo moleteado
- Latón, niquelado
Temperatura de trabajo de -20 °C a +60 °C
Temperatura de trabajo de -20 °C a +60 °C

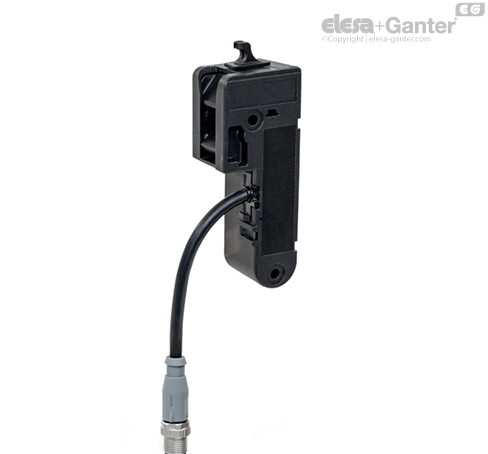

Los sistemas de cierre electromecánico GN 120.4 se usan junto con los cierres GN 115 o GN 515. En posición de cerrado, la leva de cierre se cierra mediante la contrapieza de bloqueo y una señal eléctrica de entrada. Asimismo, se detecta la posición de cerrado de la leva de cierre y se emite como señal de salida.
El sistema de cierre se puede usar para cierres a izquierda o a derecha y aumenta la distancia de bloqueo A en 8 mm. Es posible mejorar instalaciones ya existentes con un esfuerzo mínimo. El sistema de cierre electromecánico tampoco se ve desde el exterior.
- GN 330 Cables con conector

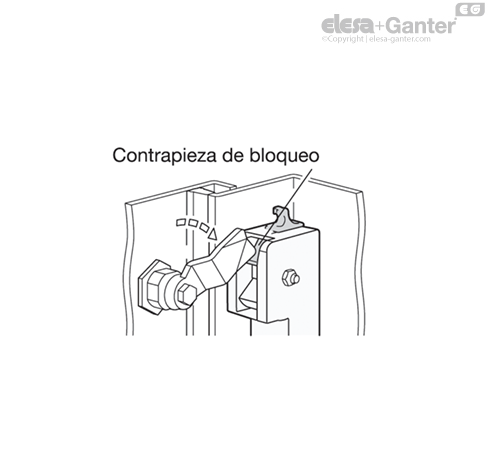

Si la leva de cierre se mueve a la posición cerrada a través de la rotación limitada a 90°, la contrapieza de bloqueo accionada por muelle se mueve hacia delante para evitar la reapertura del pestillo.

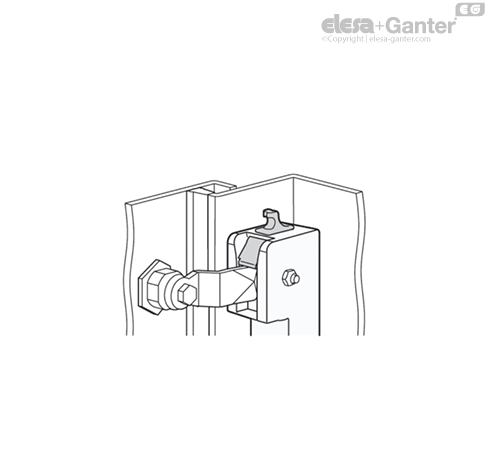

En la posición cerrada, la presencia de la leva de cierre es detectada por la comprobación de la leva de cierre, y se emite una señal alta en la salida de la comprobación de la leva de cierre (pin 4) si también hay una conexión presente entre los pines de contacto adicionales 5 y 6. Por ejemplo, esto puede ser un simple puente de cable o un sensor de posición de puerta.

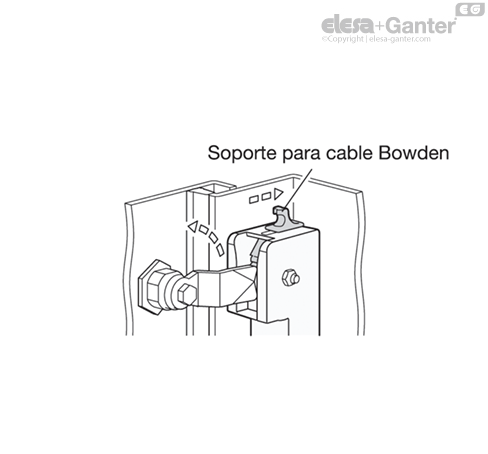

Para volver a liberar el pestillo, se aplica una señal alta en el pin de entrada de control 4, haciendo que la contrapieza de bloqueo se pueda retirar electromecánicamente. En caso de fallo de alimentación o fallo del sistema, la contrapieza de bloqueo se puede empujar hacia atrás mediante el desbloqueo manual de emergencia. El desbloqueo de emergencia está diseñado para permitir la fijación de un cable Bowden.

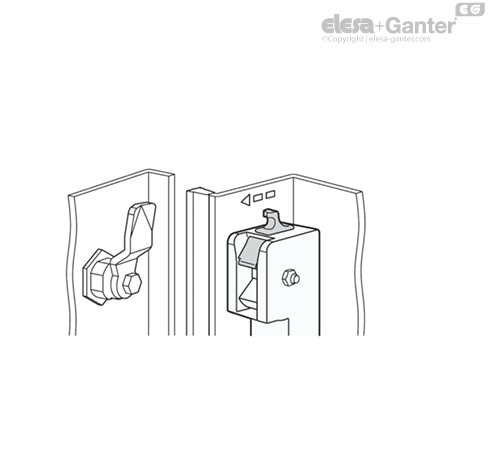

Cuando desaparece la señal alta en el pin de entrada de control 4, el mecanismo electromecánico libera la contrapieza de bloqueo, permitiendo que el muelle la vuelva a empujar hacia delante hasta la posición inicial.

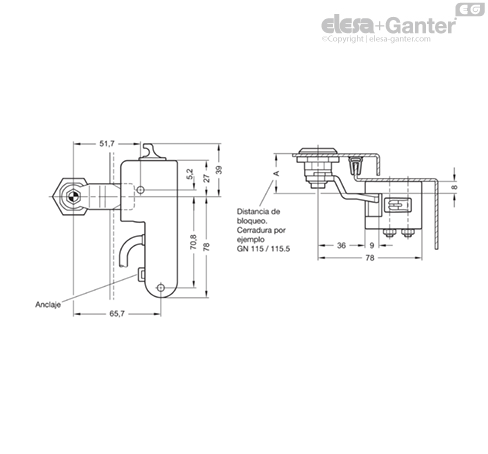

Tras la instalación, el cable de conexión puede asegurarse adicionalmente con una brida de cables en el anclaje si es necesario. El sistema de cierre electromecánico GN 120.4 puede añadirse fácilmente a instalaciones existentes. Para alojar el sistema de cierre electromecánico, solamente es necesario aumentar la distancia de bloqueo de la cerradura A en 8 mm. Se dispone de levas de cierre correspondientes para todas las distancias de bloqueo típicas.
| Características mecánicas | ||
| Fijación | 2 orificios pasantes para tornillos M5 | |
| Par recomendado | máx. 2 Nm | |
| Tipo de protección | IP2x | según EN 60529 |
| (¡observe la protección del cable!) | ||
| Desbloqueo de emergencia | Opción de fijación con cable Bowden | |
| Características eléctricas / de seguridad | ||
| Tensión de alimentación | 12 - 24 VCC | |
| Máx. consumo energético | máx. 120 mA, modo de espera 9 mA | |
| Categoría de utilización | DC 13: 24 V DC / 120 mA | según EN 60947-5-1 |
| Contactos, tipo de conexión | 1 - Sin uso | |
| 2 - Tensión de alimentación | ||
| 3 - Entrada de control de liberación | ||
| 4 - Salida de la comprobación de la leva de cierre | ||
| Conector M12x1, 8 pines, codificación A | 5 - Entrada de contacto adicional | |
| 6 - Salida de contacto adicional | ||
| 7 - 0 VCC/puesta a tierra funcional | ||
| 8 - Sin uso | ||
| Cable | 8 x 0,25 mm2, Li9Y11Y, camisa PUR, UL | conforme a IEC 60332-1-2 |
| Anclaje | Con brida de cables | |
| Corriente de cortocircuito | 1000 A | según EN 60947-5-1 |
| Tensión de aislamiento estimada | 30 VCC | |
| Temperatura de trabajo | -20 °C ... +60 °C | |
| Grado de contaminación, externa | 2 | según EN 60947-5-1 |
| Vida de trabajo (TM) | 20 años | según EN ISO 13849-1 |
| Número de ciclos (B10 d) | 50 000 | según EN ISO 13849-1 |
| Homologaciones, conformidades, aplicabilidad | |||
| marcado CE | EN 61000-4-2 | ||
| EN 61000-4-3 | |||
| EN 61000-4-4 | |||
| UL Recognized | EN 61000-4-6 | ||
| EN 61000-4-8 | |||
Durante la instalación, el funcionamiento inicial y el uso debe observarse la información contenida en las instrucciones de uso. Estas se encuentran junto al producto o se proporcionan en formato digital en la página del producto, en elesa-ganter.es.
El sistema de bloqueo electromecánico debe instalarse y ponerse en marcha por parte de un especialista cualificado y de acuerdo con la información de las instrucciones de funcionamiento, así como siguiendo las disposiciones nacionales internacionales y las normas aplicables.
Elesa+Ganter no acepta responsabilidad legal por información faltante o incorrecta o sus consecuencias.
