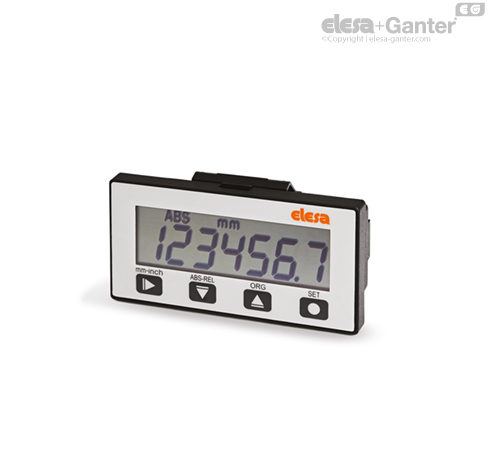

MPI-R10

Sistema de medición angular y lineal magnético

Características y aplicaciones

Sistema de medición MPI-R10 conectado a un sensor específico FC-MPI, combinado con la cinta magnética M-BAND-10, constituye un sistema completo para la medición de desplazamientos lineales y angulares (con un radio mínimo de 65 mm).

Caracterizado por un montaje extremadamente sencillo, permite una alineación y colocación precisas, minimizando así el tiempo y los procedimientos de mecanizado.

• Máxima facilidad de montaje y desmontaje del dispositivo desde el panel, gracias a un sistema con aleta de retención (PATENTE DE ELESA).

• LCD de 7 cifras de 12 mm de altura y caracteres especiales.

• Programable con 4 teclas multifunción.

• Los valores se expresan en milímetros, pulgadas o grados angulares.

• Visualización de modo absoluto o incremental.

• Hasta 10 valores de ajuste programable.

• Almacenamiento y visualización de 32 posiciones objetivo.

• Batería interna de litio de larga vida útil.

• Memoria amplificada durante la sustitución de la batería.

• Carcasa del conector FC-MPI con montaje a presión para una inserción y extracción sencillas.

Para más información, léase instrucciones de funcionamiento.



(1) La velocidad de lectura afecta a la vida útil de la batería.

(2) Resolución: la menor variación en la longitud que el sistema es capaz de mostrar.

(3) Precisión: la mayor desviación del valor medido por el sistema con respecto al valor real.

(4) Repetibilidad: el grado de cercanía entre una serie de mediciones de una misma muestra, cuando las mediciones individuales se realizan con las mismas condiciones de medición.

Sensor magnético con cable

FC-MPI debe pedirse por separado.

Accesorios bajo pedido

Banda magnética M-BAND-10.

Ejecuciones especiales bajo pedido

La pantalla de la placa especial puede suministrarse personalizada con símbolos gráficos, marcas o inscripciones.

Instrucciones de montaje

• Perforar la chapa (grosor 0,7÷2 mm) según las dimensiones de la plantilla.

• Eliminar toda la rebaba de los agujeros antes de montar la carcasa.

• Introducir la parte inferior de la carcasa en el alojamiento y pulsar hasta que encaje por completo (Fig. 1).





Instrucciones para la sustitución de la batería

• Retirar el indicador de su asiento, aplicar presión en la aleta de retención acercándola hasta el tope con la ayuda de un destornillador plano.

• Desatornillar el tornillo autorroscante de acero inoxidable AISI 304 con alojamiento hexalobular para la herramienta TORX^®* T06 y retirar la placa de cierre (Fig.3).

• Sustituir la batería prestando atención para no invertir la polaridad (ver la posición indicada en la cubierta).

• Si la sustitución de la batería se realiza en menos de 10 segundos (duración de la energía de la memoria), se evita la pérdida de los parámetros de configuración.





_{* Marca comercial registrada de TEXTRON INC.}
