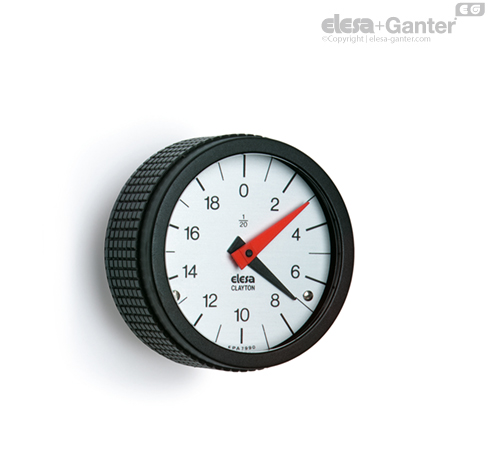

Especificaciones principales
Mandos con moleteado cruzado a 90º
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Moldeado en el eje.
Marco del visor
Tecnopolímero. Moldeado sobre el visor.
Visor
Tecnopolímero transparente de base poliamídica (PA-T) (prácticamente irrompible).
Resistente a disolventes, aceites, grasas y otros agentes químicos (evitar el contacto con alcohol durante las operaciones de limpieza)
Cuadrante
Aluminio anodizado mate natural.
Graduación en sentido horario (D) o antihorario (S), color negro.
Ejecución estándar
Casquillo de acero pavonado con agujero ciego en tolerancia H7, para fijar al eje a con un tornillo prisionero con alojamiento hexagonal y extremo terminal en forma de copa según UNI 5929-85, incluido.
Lectura
La aguja negra indica los giros efectuados por el eje a partir desde la posición inicial (0); la aguja roja indica las fracciones de giro.
Lectura de máxima precisión por medio de rodamiento.
Relación
Para elegir el coeficiente, véase "Introducción a los indicadores gravitacionales".
Protección IP
La soldadura de ultrasonidos entre el visor y la carcasa garantiza un sellado completo con protección tipo IP 67, véase EN 60529 tabla.
Información general
Características y aplicaciones
Los indicadores gravitacionales pueden ser utilizados con volantes o mandos montados sobre ejes cuya posición sea horizontal o con una inclinación máxima de 60°.
Ejecuciones especiales bajo pedido
Ejecuciones especiales bajo pedido
- Cuadrante especial con logotipo o graduaciones personalizadas.
- Relaciones especiales
- Rellenado con aceite de parafina, temperatura de trabajo continua máxima 40 °C
- Una sola aguja.
