Especificaciones principales
Carcasa
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Moldeado en el eje.
Marco del visor
Tecnopolímero. Moldeado sobre el visor.
Visor
Tecnopolímero transparente de base poliamídica (PA-T) (prácticamente irrompible).
Resistente a disolventes, aceites, grasas y otros agentes químicos (evitar el contacto con alcohol durante las operaciones de limpieza)
Cuadrante
Aluminio anodizado mate natural.
Graduación en sentido horario (D) o antihorario (S), color negro.
Lectura

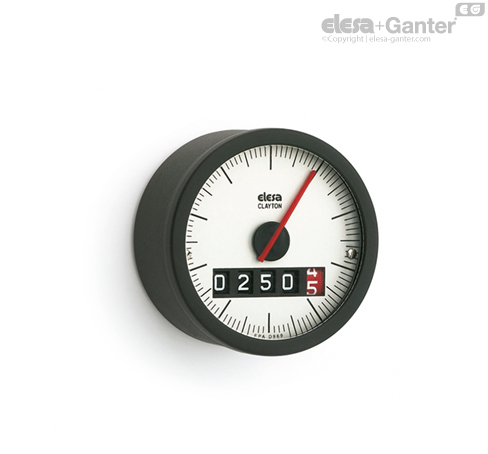

Contador digital de cinco cifras y una aguja roja que gira sobre el cuadrante graduado. La cifra de la rueda roja indica los decimales mientras la aguja indica las centésimas.
La pantalla indica el desplazamiento del mecanismo controlado por el eje desde la posición inicial (0). Un giro completo del eje de la máquina corresponde a un giro del volante/mando y por consiguiente a un giro de la aguja roja. Un giro de la aguja roja corresponde a una lectura determinada en el contador (véase en la tabla "lectura en el contador tras de un giro de la aguja roja").
Protección IP
La soldadura de ultrasonidos entre el visor y la carcasa garantiza un sellado completo con protección tipo IP 65, véase EN 60529 tabla.
Información general
Características y aplicaciones
Los indicadores de relación fija analógico-digitales pueden utilizarse con ejes en cualquier posición.
Ver la tabla para escoger el volante "Combinaciones posibles de volantes/mandos con indicadores"-.
Ejecuciones especiales bajo pedido
Ejecuciones especiales bajo pedido
- Sin aguja
- Cuadrante liso
- Cuadrante especial con logotipo o graduaciones personalizadas.
- Lecturas especiales tras una revolución.
