HCV-E
HCV-E
Indicadores de nivel
con sensor eléctrico de nivel MIN, tecnopolímero
con sensor eléctrico de nivel MIN, tecnopolímero
Especificaciones principales
Especificaciones principales
Material
Tecnopolímero transparente de base poliamídica (PA-T). Alta resistencia a impactos, disolventes, aceites con aditivos, hidrocarburos alifáticos y aromáticos, bencinas, nafta, ésteres fosfóricos.
Evitar el contacto con alcohol o con detergentes que contengan alcohol.
Tornillos, tuercas y arandelas
Acero cincado brillante.
Juntas de estanqueidad
En el rebaje para el sellado en las paredes del depósito y junta tórica de caucho sintético NBR tras la cabeza del tornillo.
Rugosidad sugerida de la superficie de apoyo de la junta de estanqueidad Ra = 3 μm.
Flotador
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, con un elemento magnético montado en su interior para activar el contacto eléctrico cuando el flotador alcanza el límite indicado en el dibujo (los datos se refieren a aceite mineral tipo CB68, según ISO 3498, temperatura 23°C).
La flotación se garantiza mediante fluidos con densidades superiores a los 800 kg/m3.
Escuadra con conector macho
De perfecta retención estanca, incluye relé (reed) con dos conductores (versiones NO y NC) en salida o tres conductores (versión SW).
- Conector DIN 43650 C de tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro.
- Conector M12x1, 4 polos con rosca de tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio certificado autoextinguible UL-94-V0, color negro, acabado mate.
Para un correcto montaje, véase Advertencias.
Conector hembra (DIN 43650 C)
Con caja de cables integrada y portacontactos. La salida frontal o axial (alta o baja) garantiza protección contra aerosoles de agua (clase de protección IP 65 según la tabla EN 60529).
Chapa de contraste
Aluminio lacado blanco. El soporte, situado en la ranura trasera externa adecuada, garantiza la mejor protección contra el contacto directo con el fluido.
Se puede extraer antes del montaje para marcar líneas o inscripciones (por ejemplo, MÁX. y MÍN en las posiciones deseadas).
Ejecuciones estándar
Consulte la tabla de configuración.
Temperatura máx. de funcionamiento continuo
90°C (con aceite).
Información general
Características y prestaciones

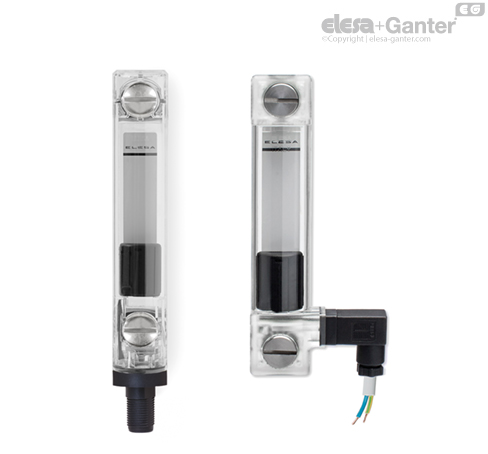

Los indicadores de nivel HCV-E, además del control visual del nivel, proporcionan también una señal eléctrica al alcanzarse el valor mínimo del nivel del líquido.
La salida lateral del conector permite reducir al mínimo el nivel de intervención del sensor.
Soldadura por ultrasonidos para garantizar un sellado perfecto.
Máxima visibilidad del nivel del fluido incluso desde posiciones laterales.
Efecto de lente para una mejor visibilidad del nivel del fluído.

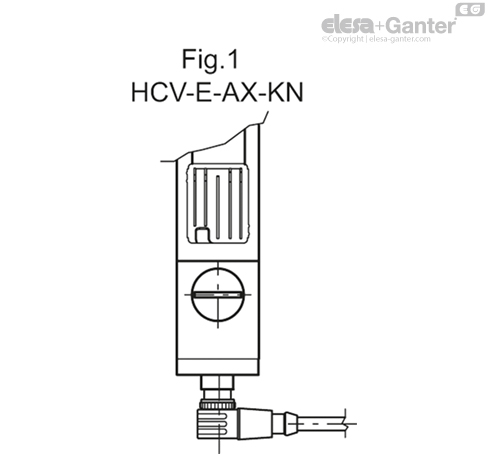

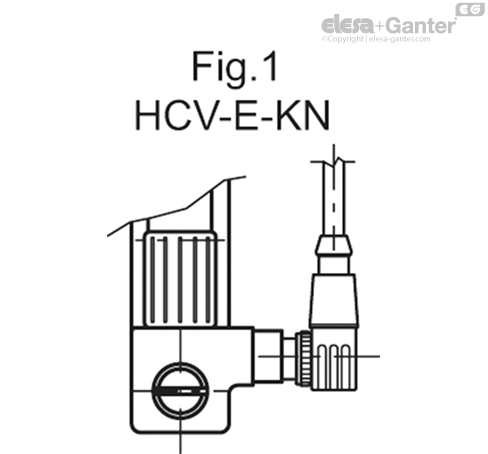

En caso de usar un alargador con un conector en ángulo, la dirección de salida del cable se muestra en la ilustración 1.
Datos técnicos
En pruebas de laboratorio efectuadas con aceite mineral del tipo CB68 (según ISO 3498) a 23° C y durante un período de tiempo limitado, la soldadura resistió hasta: 18 bares (HCV.76) 18 bares (HCV.127) 12 bares (HCV.254).
Para usos con otros fluidos de los aceites minerales y en condiciones diferentes de presión y temperatura, póngase en contacto con el Servicio técnico de ELESA.
En todo caso, se recomienda verificar la idoneidad del producto con las condiciones de funcionamiento reales.
Características eléctricas

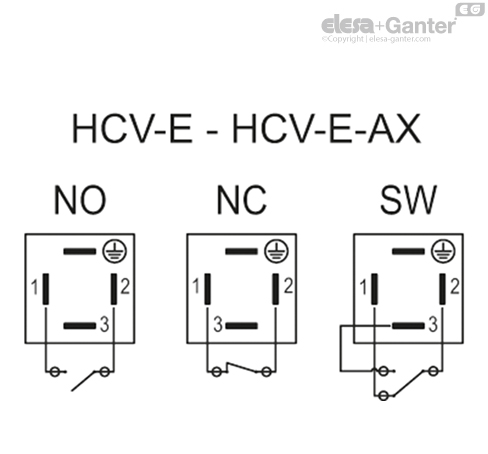

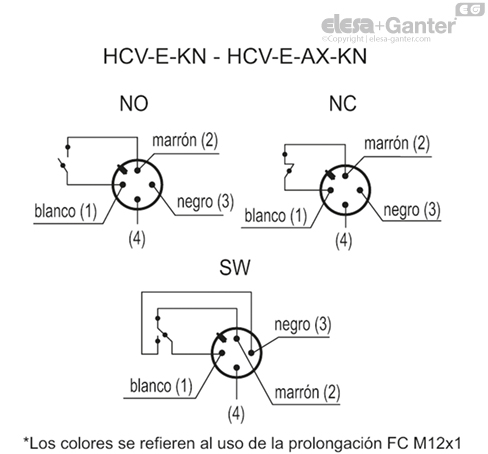

Funcionamiento de los sensores
- NO: el contacto eléctrico se cierra al alcanzar el nivel mínimo.
- NC: el contacto eléctrico se abre al alcanzar el nivel mínimo.
- SW (contacto eléctrico de conmutación): el contacto eléctrico alterna entre los dos terminales.
| Características eléctricas | Sensor de nivel MIN | |
|---|---|---|
| Suministro de energía | AC/DC | |
| Contactos eléctricos | NO normalmente abierto NC normalmente cerrado SW contacto de conmutación | |
| Voltaje máximo aplicable | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140 Vac, 150 Vdc | ||
| SW: 140 Vac, 150 Vdc | ||
| 30 Vac, 30Vdc | KN | |
| Rango de tensión (tipo KN) | <30 Vac, <30Vdc | |
| Corriente de conmutación máxima | 1 A | |
| Corriente máxima | NO: 1.2A NC: 2A SW: 2A | |
| Potencia conmutable máxima | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Pasacables (solo HCV-E - HCV-E-AX) | Pg 7 (para cables protegidos con Ø 6 o 7 mm) | |
| Sección transversal de los conductores (solo HCV-E - HCV-E-AX) | Max. 1.5 mm2 | |
| Conector (solo HCV-E-KN - HCV-E-AX) | M12x1 | |
| No instale este indicador próximo a campos magnéticos. | ||
Otras ejecuciones
Ejecuciones especiales bajo pedido
- Indicadores de nivel con tornillos, tuercas y arandelas de acero inoxidable.
- Indicadores de nivel HCV.76 con tornillos M12.
- Indicadores de nivel para empleo con fluidos que contengan alcohol.
- Indicadores de nivel en tecnopolímero transparente resistente a los rayos UV.
Accesorios bajo pedido
Accesorios bajo pedido
FC.M12x1: extensiones con conector axial hembra M12 de 4 polos.
Instrucciones de uso

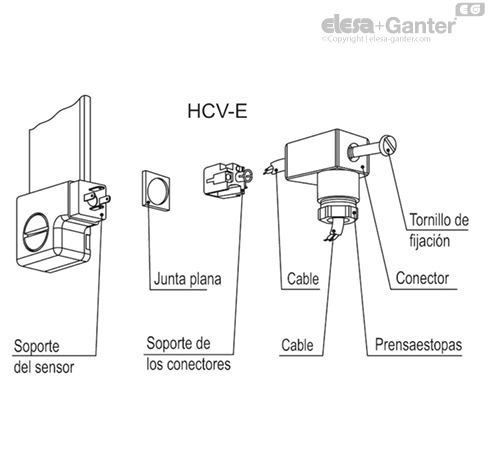

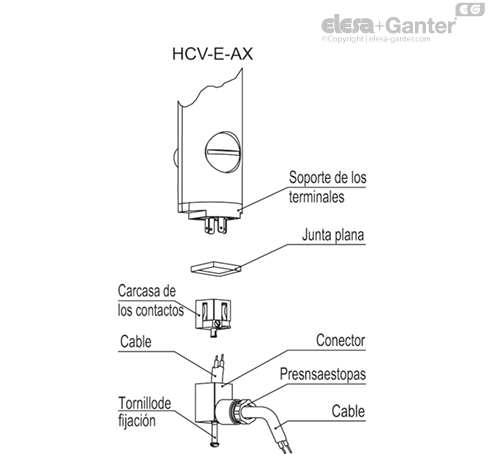

Instrucciones de montaje del conector hembra
- Separar el conector del indicador aflojando el tornillo de ajuste que se encuentra en el conector, extraer los portacontactos y aflojar la caja de cables.
- Introducir el cable en el conector (conector estándar) y conectar los cables a los terminales 1 y 2 (versión NO y NC) o 1, 2 y 3 (versión SW) del portacontactos.
- Montar el portacontactos en los terminales del conector y presionarlo hasta obtener la posición requerida.
- Atornillar los conectores y apretar la caja de cables.
