GN 1460
Guías telescópicas
Acero inoxidable, con extensión total, capacidad de carga de hasta 1000 N
- Datos técnicos Overview of Types Telescopic Slides_ES.pdf
- Datos técnicos Technical Information Telescopic Slides_ES.pdf
- Datos técnicos Mounting Options Telescopic Slides_ES.pdf
- Datos técnicos Mounting Information Telescopic Slides_ES.pdf
- Datos técnicos General Notes Telescopic Slides_ES.pdf
- Datos técnicos Component Options Telescopic Slides_ES.pdf
- Datos técnicos Properties_Stainless_Steel_ES.pdf
- Catálogos
Acero inoxidable, con extensión total, capacidad de carga de hasta 1000 N
Tipo
- Tipo F: Con tope de goma, dispositivo de bloqueo en la parte trasera, función de separación
N.º de identificación
- N.º 2: Montaje con orificios avellanados
Perfil de guía / Cojinetes / Jaula de bolas
Acero inoxidable AISI 304 NI
Tope de goma
Plástico
Función de separación
Plástico
Lubricante
Grasa para cojinetes de rodillos, conforme con FDA (NSF H1)
Temperatura de trabajo de -20 °C a +100 °C
Las guías telescópicas GN 1460 se instalan verticalmente y por pares. La carrera alcanza ≈ 100 % de la longitud nominal l1 (extensión total).
Las guías telescópicas se suministran por pares. Gracias a su mecánica, pueden instalarse en la extensión ya sea en lado derecho o izquierdo. Todos los agujeros de montaje son fácilmente accesibles mediante agujeros auxiliares. Solo se muestran los agujeros de fijación, pero puede haber otros agujeros relacionados con la fabricación.
- Otras longitudes y espacios de separación entre agujeros
- Otros opciones de fijación
Agujeros de montaje - guía exterior
| l1 | a3 | a4 | a5 | a6 |
| 250 | 168 | 200 | - | - |
| 300 | 218 | 250 | - | - |
| 350 | 250 | 282 | - | - |
| 400 | 186 | 218 | 314 | 346 |
| 450 | 218 | 250 | 378 | 410 |
| 500 | 218 | 250 | 410 | 442 |
| 550 | 282 | 314 | 474 | 506 |
| 600 | 282 | 314 | 506 | 538 |
| 650 | 314 | 346 | 570 | 602 |
| 700 | 314 | 346 | 605 | 634 |
| 750 | 346 | 378 | 666 | 698 |
| 800 | 378 | 410 | 698 | 730 |

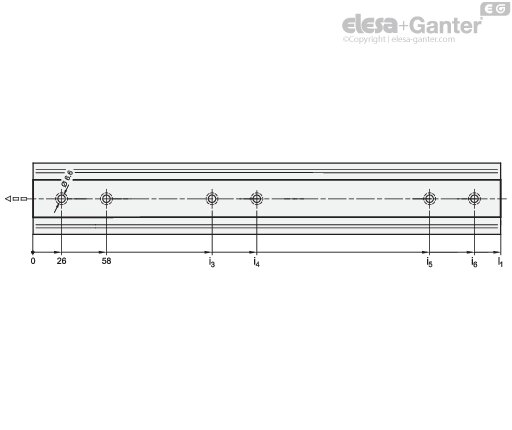

Agujeros de montaje - guía interior
| l1 | i3 | i4 | i5 | i6 |
| 250 | 168 | 200 | - | - |
| 300 | 218 | 250 | - | - |
| 350 | 250 | 282 | - | - |
| 400 | 154 | 186 | 314 | 346 |
| 450 | 154 | 186 | 378 | 410 |
| 500 | 186 | 218 | 410 | 442 |
| 550 | 250 | 282 | 474 | 506 |
| 600 | 250 | 282 | 506 | 538 |
| 650 | 282 | 314 | 570 | 602 |
| 700 | 314 | 346 | 602 | 634 |
| 750 | 346 | 378 | 666 | 698 |
| 800 | 346 | 378 | 698 | 730 |
Tornillos de montaje
Para que las mencionadas fuerzas de carga FS puedan ser absorbidas de manera fiable en la estructura circundante, deben utilizarse todos los agujeros avellanados disponibles de las guías interior y exterior. Si no se utilizan tornillos de fijación, la capacidad de carga especificada se reduce en consonancia. Se pueden utilizar los siguientes tornillos para el montaje:
| Nomenclatura - estándar | Guía exterior | Guía interior |
| Tornillo de cabeza avellanada con hexágono interior DIN 7991 | M 5 | M 5 |
| Tornillo de cabeza avellanada, Phillips DIN 965 | M 5 | M 5 |
| Tornillo de cabeza avellanada, Phillips DIN 7997 | Tamaño 5 | Tamaño 5 |

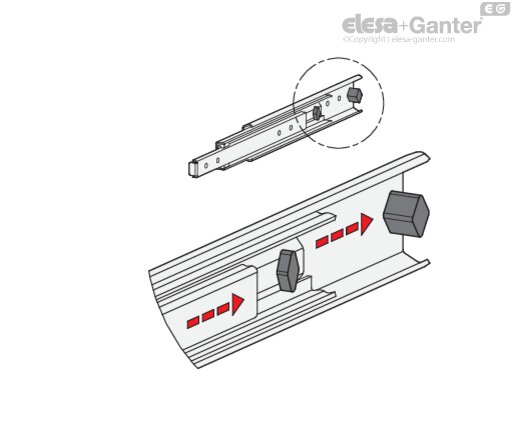

Los topes de goma del tipo F amortiguan el impacto de la guía en la respectiva posición final. Esta característica minimiza el ruido y aumenta la vida útil. Acoplados a las guías de manera en parte oculta, en parte visible, los topes cumplen con los requisitos relativos a forma, materiales y dureza.
El tope de goma también tiene una función de bloqueo en la posición de tope trasera. Esta característica es perceptible mediante una ligera resistencia al abrir y cerrar la guía.
Si se produce un aumento de la carga estática o dinámica en la dirección de extensión, esta debería absorberse por medio de elementos de tope externos.
El tipo F presenta una función adicional de separación mediante la cual las guías de extensión pueden separarse completamente la una de la otra en la zona de las guías media e interior. Esta característica no solo facilita el montaje. También permite extraer rápidamente la extensión, por ejemplo, cuando se realizan tareas de mantenimiento frecuentes en los componentes situados detrás.

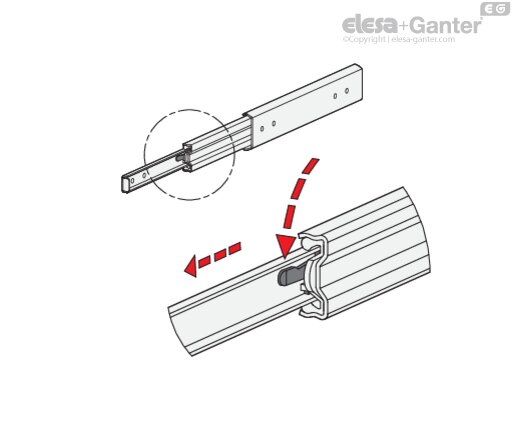

La guía telescópica puede separarse rápida y fácilmente en la posición extraída mediante la activación de la palanca de liberación, permitiendo así retirar la guía interior de la parte delantera.

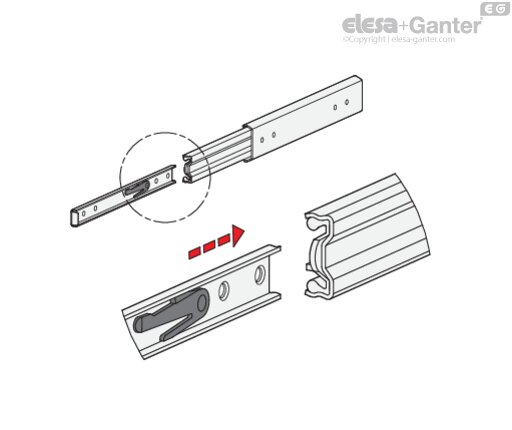

Para volver a fijar las guías, hay que desplazar las jaulas de bolas a la posición final delantera. A continuación, la guía interior se inserta en el tope terminal trasero, donde encaja automáticamente en su posición.
La posición protegida del mecanismo de liberación evita que la guía se separe accidentalmente.
