Especificaciones principales
Material

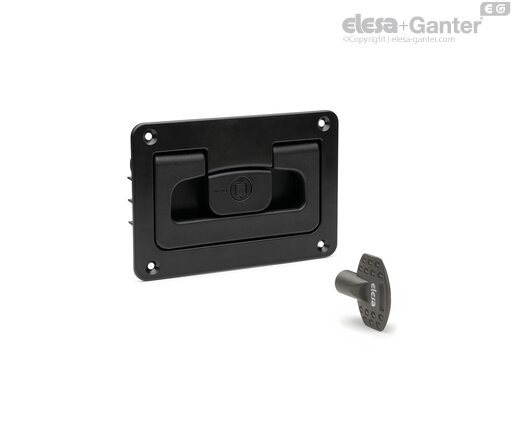

Cuerpo con orificios pasantes para tornillos de cabeza avellanada y manilla, de tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro RAL 9005 (C9) o gris RAL 7040 (C33), acabado mate.
Llave de tecnopolímero de base poliamídica (PA), color gris-negro.
Perno de rotación y muelle de retorno
Perno y muelle de acero INOX
Mecanismo de bloqueo de la manilla
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro o gris.
Muelle y tornillos de acero INOX.
Cierre de tipo cuadro eléctrico (QE), inserto cuadrado (Q) para llave.
Información general
Características y aplicaciones
El producto está pensado para evitar la apertura accidental de la manilla en situaciones en que pudiera suponer un obstáculo, por ejemplo, en caso de montaje sobre pavimento.
El inserto cuadrado está dotado de una tapa de protección a ras que evita la acumulación de suciedad o líquidos.
Datos técnicos
Los valores de resistencia a la elevación (F1), a la tracción (F2) y a la compresión (F3) indicados en la tabla han sido calculados durante deformación permanente mediante el correspondiente aparato dinamométrico en las condiciones de prueba representadas y a temperatura ambiente.

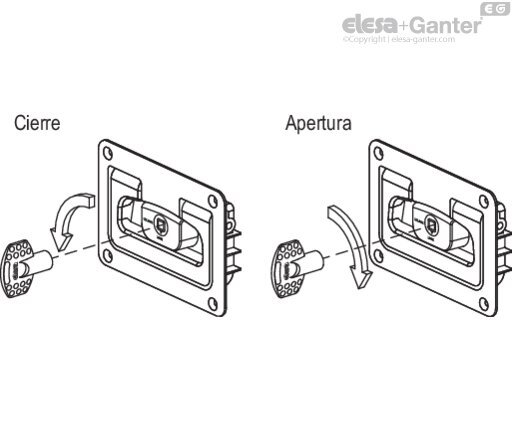

Instrucciones de uso
Instrucciones de uso
Bloqueo: con la manilla en posición de cierre, introduzca la llave en su alojamiento con una ligera presión y gírela 90° en sentido contrario al de las agujas del reloj.
Desbloqueo: introduzca la llave en su alojamiento con una ligera presión y gírela 90° en sentido de las agujas del reloj.
Instrucciones de montaje

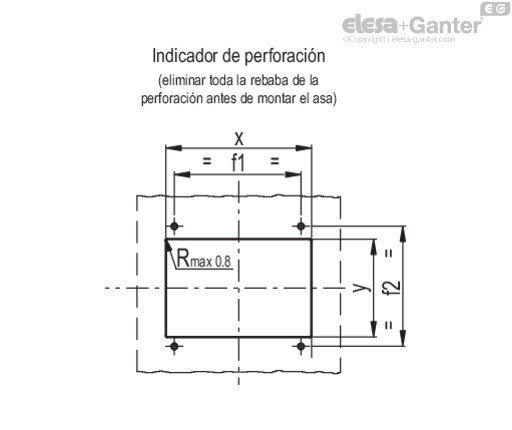

Perfore el alojamiento de la empuñadura de acuerdo con las dimensiones.
| x | y | f1 | f2 |
| 135+0,2 | 65+0,2 | 118±0,1 | 79±0,1 |
