GN 586.2
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Estribo de carga
Acero 1.6541
Casquillo
Acero
Tornillo
Acero
Anillo de retención (muelle)
Acero
Transpondedor RFID
Frecuencia 13,56 MHz (HF, IEC 15693)

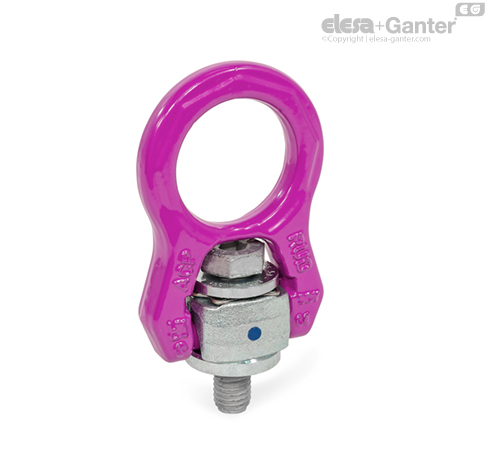

Los cáncamos giratorios GN 586.2 se utilizan con equipos de elevación y amarre independientes. Se atornillan en equipos sometidos a carga, o directamente sobre la carga, y pueden absorber fuerzas en cualquier dirección.
El mecanismo de muelle integrado garantiza que el cáncamo gire en una dirección favorable para soportar carga durante el izado y el amarre, evitando cargas laterales desfavorables.
La capacidad de carga nominal se indica en la carcasa. Los cáncamos giratorios GN 586.2 cumplen la Directiva de máquinas 2006/42/CE y las normas GS-HM-36 de DGUV.
El transpondedor RFID integrado indica e identifica claramente el equipo de elevación, por ejemplo, durante las inspecciones regulares exigidas.
| d1 | F1 | F2 |
| máx. en t | máx. en t | |
| (Factor de seguridad 4:1) | (Factor de seguridad 4:1) | |
| M 8 | 0.7 | 0.7 |
| M 10 | 1 | 1 |
| M 12 | 1.35 | 1.35 |
| M 16 | 2.5 | 2.5 |
| M 20 | 4 | 4 |
| M 24 | 6.3 | 6.3 |
| M 30 | 8 | 8 |
Los valores de carga especificados se aplican a un rango de temperaturas de trabajo de -40 °C a +200 °C. Encontrará más información en las instrucciones de funcionamiento.

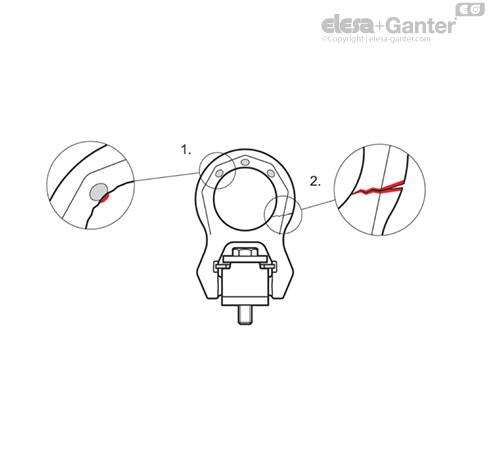

1. Compruebe cuidadosamente las marcas de desgaste para de determinar el nivel de deterioro en el punto de elevación. Si estas marcas cubren todo el contorno exterior o el contorno del orificio, el punto de fijación habrá llegado al final de su vida útil y deberá sustituirse.
2. Si el punto de elevación se dobla o muestra signos de daños o grietas, deja de ser seguro de utilizar.
En cualquier caso, se requiere la sustitución.
Durante la instalación, la puesta en servicio y el uso debe observarse la información contenida en las instrucciones de uso. Estas se incluyen con el producto y están disponibles en formato digital en elesa-ganter.es.
