GN 5861
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Tipo
Cáncamo
Acero 1.6541
Casquillo
Acero 1.6541
Brida para soldar
Acero 1.6541

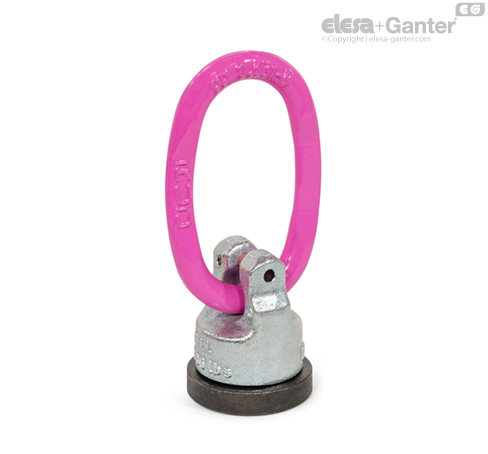

Los cáncamos GN 5861 giran mediante un cojinete de bolas y se utilizan con equipos de elevación y amarre independientes. Se sueldan a equipos sometidos a carga, o directamente sobre la propia carga, y absorben fuerzas en cualquier dirección. El anillo grande facilita la fijación
La capacidad de carga nominal se indica en el anillo. Los cáncamos GN 5861 cumplen la Directiva de máquinas 2006/42/CE y las normas GS-HM-36 de DGUV.

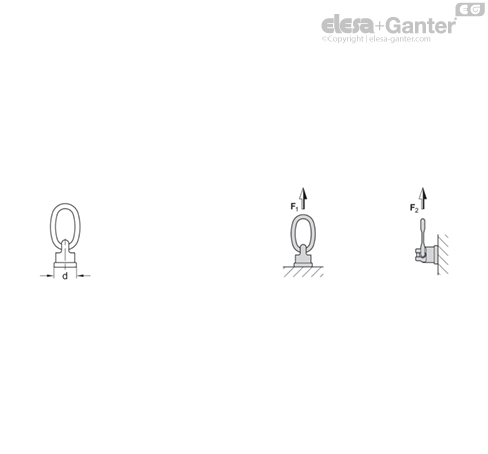

| Diámetro d | Capacidad de carga nominal | F1 | F2 |
| en t (WLL) | máx. en t | máx. en t | |
| 40 | 0.63 | 0.63 | 0.63 |
| 46 | 1.5 | 1.5 | 1.5 |
| 61 | 2.5 | 2.5 | 2.5 |
| 78 | 4 | 4 | 4 |
| 95 | 5 | 6.7 | 5 |
| 100 | 8 | 10 | 8 |
Los valores de carga especificados se aplican a un rango de temperaturas de trabajo de -40 °C a +200 °C. Encontrará más información en las instrucciones de funcionamiento.
1. Si el desgaste supera el 10 % de la sección transversal, el punto de elevación se considera desgastado y ha llegado al final de su vida útil.
2. Si el cáncamo se dobla o muestra signos de daños o grietas, deja de ser seguro de utilizar.
En cualquier caso, se requiere la sustitución.
Durante la instalación, la puesta en servicio y el uso debe observarse la información contenida en las instrucciones de uso. Estas se incluyen con el producto y están disponibles en formato digital en elesa-ganter.es.

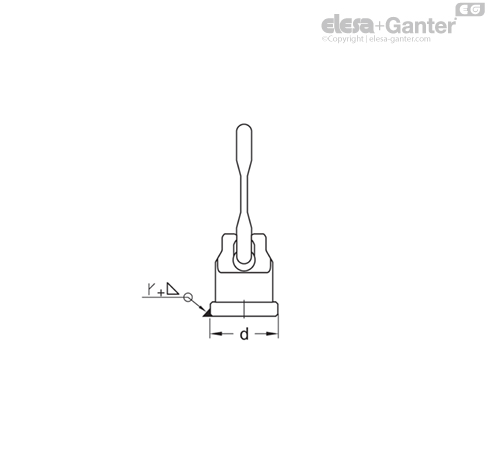

| Diámetro d | Tamaño de la costura de soldadura |
| 40 | a4 |
| 46 | a5 |
| 61 | HY 3 + a5 |
| 78 | HY 3 + a6 |
| 95 | HY 3 + a8 |
| 100 | HY 3 + a10 |
La soldadura debe ser efectuada por un soldador certificado de acuerdo con ISO 9606-1.
