Especificación
Cáncamos
Acero, material alemán n.º 1.6541
- templado de alta resistencia
- Sometido a ensayo de tracción electromagnética 100 % EN 1677
- revestido de plástico de color rosa
- templado de alta resistencia
- sometido a ensayo de tracción electromagnética 100 %
- revestido de plástico de color rosa
Espárrago
Acero, templado de alta resistencia
Acabado: Delta Tone
Buje
Acero
zincado galvánico
Información

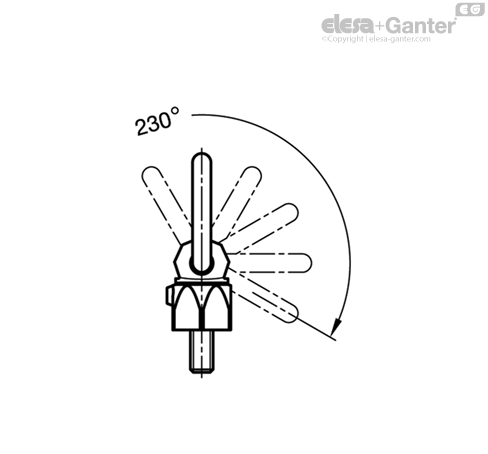

Los cáncamos GN 586.1 se pueden plegar y girar en todas las direcciones posibles, transportando toda la carga en cualquier sentido de tensión.
Ofrecen una alta capacidad de carga y son testados para garantizar los estándares de seguridad (factor 4 de seguridad).
El valor de la capacidad de carga indicada en la tabla está marcado claramente en el perno de fijación. Se considera la aplicación de carga más desfavorable de todas las indicadas en la tabla de al lado.
Los cáncamos GN 586.1 cumplen con la Directiva de Ingeniería Mecánica 2006 / 42/ EG y son ptobados según BG.
El transpondedor RFID integrado indica e identifica claramente la eslinga y el mecanismo de elevación, por ejemplo durante las inspecciones regulares exigidas.
Este estándar sustituye a los cáncamos anteriores GN 586.
Instrucciones de seguridad
Los datos de más arriba especifican la carga máxima en toneladas métricas, con el cáncamo giratorio GN 586.1 fijo y ajustado en la dirección de la carga.
La superficie de contacto del cáncamo giratorio GN 586.1 debe de estar lisa y en ángulo recto respecto al agujero cónico.
Una vez fijado a la pieza, el perno de acoplamiento debe poder girar libremente 360º. Sólo se puede utilizar el perno hexagonal suministrado con la anilla de carga.
El cáncamo debe moverse libremente y no debe sujetarse mediante bordes.
Antes de aplicar la carga, tanto el cáncamo como el perno de acoplamiento deben girarse en la dirección de la carga, y la carga permitida dependerá de la dirección de la anilla de carga. Los cáncamos giratorios no son adecuados para ciclos de rotación frecuentes sometidos a carga.
Los valores de carga especificados son válidos para una profundidad mínima de inclusión del perno 1 x diámetro nominal de rosca en acero con una resistencia mínima a la tracción de 37 kp/mm2, a una temperatura de funcionamiento de entre - 40 ºC y + 100 ºC. Se pueden solicitar otras capacidades de carga para condiciones diferentes.
Las instrucciones con más detalles y especificaciones se incluyen con cada entrega (vea también www.elesa-ganter.com).
