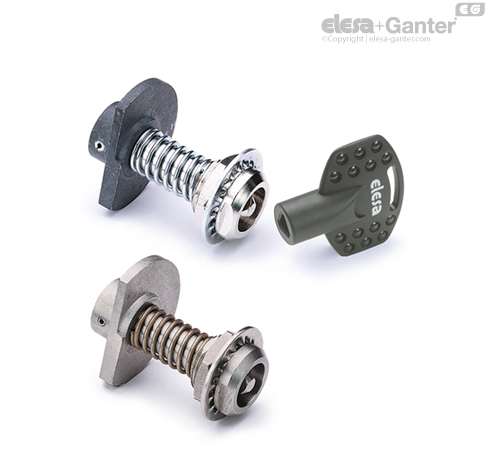

Especificaciones principales
Ejecuciones estándar
- perno en acero niquelado con muesca triangular para la llave;
- cojinete guía y tuerca de ajuste (llave 24) en latón niquelado;
- Arandela elástica plana DIN 6798, de acero cincado;
- leva de cierre con perfil helicoidal en acero sinterizado y vaporizado con agujero para pasador;
- pasador elástico Ø 3x20 mm en acero pavonado;
- muelle para compensación del espesor de la puerta en acero cincado;
- Llave en ecnopolímero de base poliamídica (PA), color negro, acadabo mate.
- apertura hacia la derecha (D) o hacia la izquierda (S).
- perno con muesca triangular para la llave, cojinete guía, tuerca de ajuste (llave 24), arandela elástica plana DIN 6798 en acero inoxidable AISI 303;
- leva de cierre con perfil helicoidal en acero inoxidable sinterizado AISI 316 con agujero para pasador;
- pasador elástico Ø 3x20 mm en acero inoxidable AISI 303;
- muelle para compensación del espesor de la puerta en acero inoxidable AISI 302;
- Llave en ecnopolímero de base poliamídica (PA), color negro, acadabo mate.
- apertura hacia la derecha (D) o hacia la izquierda (S).
Información general
Instrucciones de montaje
- Elegir el cierre con longitud del perno (l) según la siguiente condición l ≥ S+b+15 mm (S = espesor de la puerta, b = espesor de la pared de inserción).
- Realizar un agujero en la puerta siguiendo la plantilla de taladro suministrada.
- Efectuar el agujero del pasador en el perno a distancia "f":
- Introducir el perno en el agujero efectuado en la puerta y ensamblar los otros componentes.
Los cierres BOCK se suministran sin montar.
