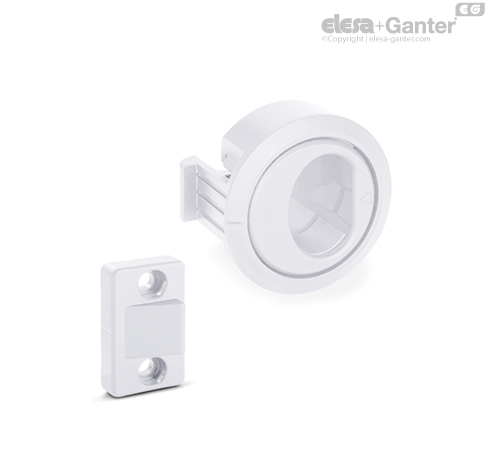

CMS-CLEAN

Cierre a presión

Características y aplicaciones

CMS-CLEAN integra las funciones de asa y cerradura a presión en un solo producto.

La puerta puede abrirse tirando del asa hacia fuera por el índice triangular diseñado para ello.

El elemento de acoplamiento puede fijarse a un marco (Fig.1) o perfil (Fig.2).

Particularmente indicadas para aplicaciones en equipo médico y hospitalario y en maquinaria para la industria alimentaria sujetos, por motivos higiénicos, a intervenciones frecuentes de limpieza completa.



Instrucciones de montaje

• Taladrar la puerta siguiendo la plantilla suministrada.

• Colocar el cuerpo con asa en la puerta previamente taladrada.

• Monte el cuerpo con cierre sobre el cuerpo con empuñadura por detrás de la puerta hasta que haga tope y fije mediante los tornillos autorroscantes de acero INOX AISI 316 (incluidos en el suministro).

• Si existe un marco, perforar dos agujeros siguiendo la plantilla. Para lograr un posicionamiento correcto del elemento de acoplamiento con respecto al cierre, las muescas de referencia del elemento de acoplamiento y el cuerpo con asa deben estar alineadas.

• Fije el elemento de acoplamiento al marco o al perfil por medio de tornillos de cabeza cilíndrica M5 con alojamiento hexagonal (no incluidos).
