PR-CH

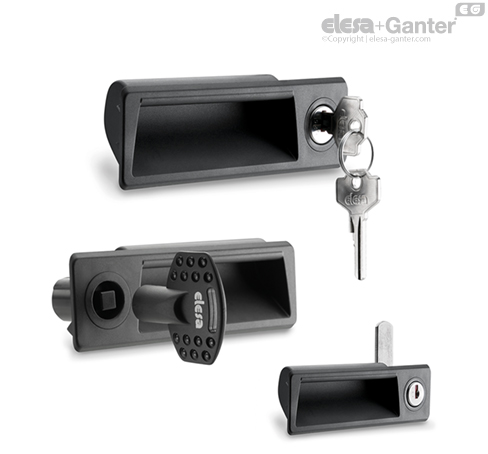

Asas encastrables con palanca de cierre

Datos técnicos

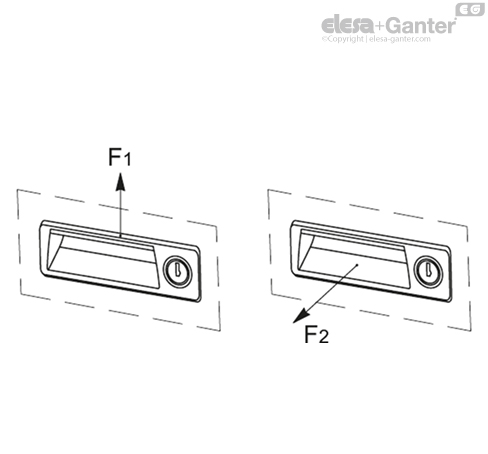

Los valores de resistencia de elevación (F1) y desmontaje (F2) indicados en la tabla son el resultado de pruebas realizadas en laboratorio con las manillas montadas en paneles metálicos con un espesor = 1,5 mm.



Instrucciones de montaje

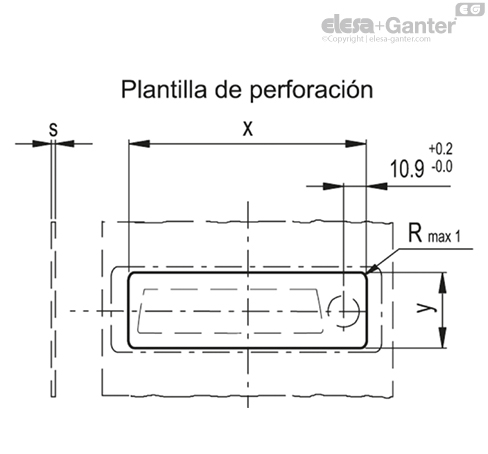

1. Taladrar el alojamiento del asa según la plantilla de dimensiones indicadas en la tabla
2. Eliminar toda la rebaba de los agujeros antes de montar el asa.

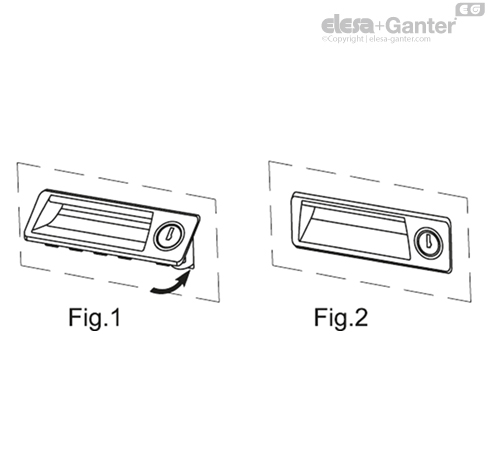

3. Introducir la parte superior del asa en el agujero del panel (Fig.1).
4. Presionar sobre la parte inferior hasta que el asa esté totalmente encajada (Fig. 2).





Accesorios bajo pedido (se piden por separado)
