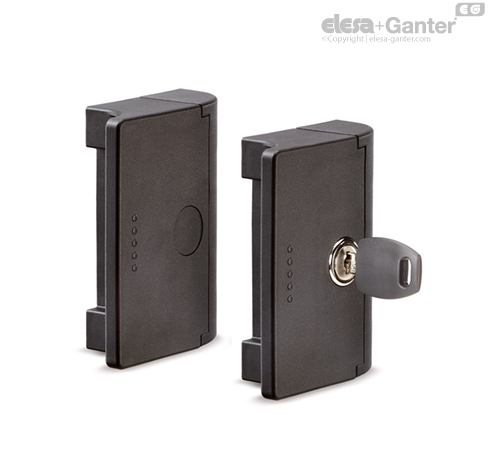

ESC

Asas con cerradura

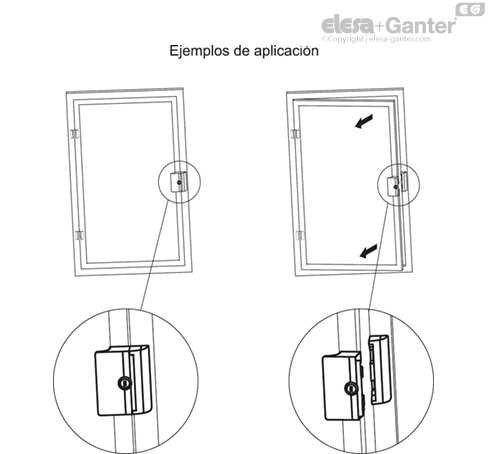

Características y aplicaciones

• El asa para bloqueo de puertas ESC (patente de ELESA) mantiene la puerta bloqueada en la posición cerrada. Dado que se coloca por fuera de la puerta, su instalación es muy simple.
• Las dimensiones del asa permiten el montaje en perfiles con un tamaño mínimo de 25 mm y máximo de 40 mm.
• Las asas se pueden compensar ante cualquier desviación respecto a la puerta volviéndolas a colocar en la posición correcta durante el cierre por medio de las guías integradas.
• Las asas son a prueba de manipulación desde el exterior gracias a la fijación posterior (ESC.90-BM) o frontal (ESC.90-FM) con tapas no desmontables cuando el asa está en posición cerrada y que hacen imposible el acceso a los tornillos.
• Las pruebas específicas realizadas han demostrado que la empuñadura ofrece un rendimiento constante durante más de 40.000 ciclos.



Instrucciones de montaje

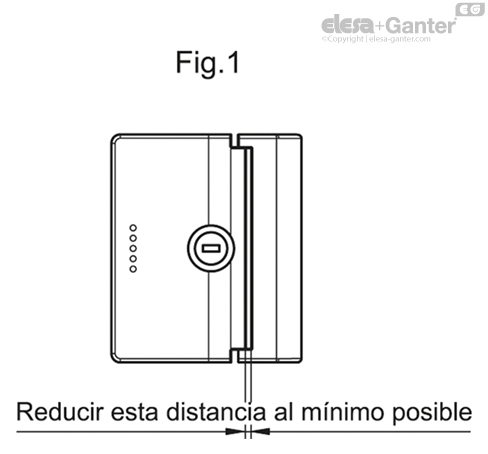

Para garantizar una fuerza adecuada de desbloqueo al abrir (45 N siempre y cuando el asa esté montada en las mejores condiciones), se recomienda colocar los dos elementos del asa tan cerca como sea posible (Fig. 1) durante el montaje.

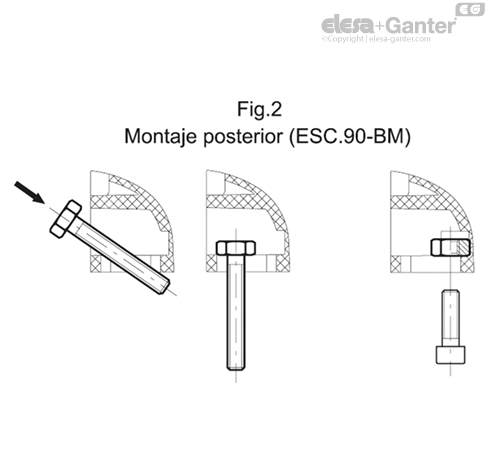

Montaje posterior por medio de tornillos de cabeza hexagonal M6 DIN 933 o tuercas hexagonales M6 DIN 439B: colocar el tornillo como se indica en la Fig. 2. Para facilitar el montaje con la tuerca, se recomienda colocar inicialmente la tuerca tal y como se indica en el dibujo.

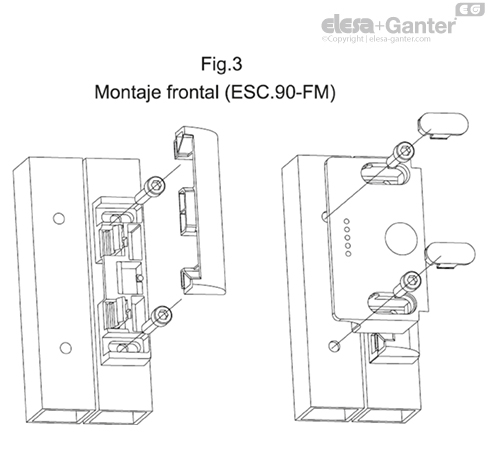

Montaje frontal por medio de tornillos de cabeza cilíndrica M6: colocar el marco de la puerta y la puerta aplicando las tapas correspondientes para evitar el acceso a los tornillos (Fig. 3) (a prueba de manipulación).

Par de torsión máximo aconsejado: 5 Nm.

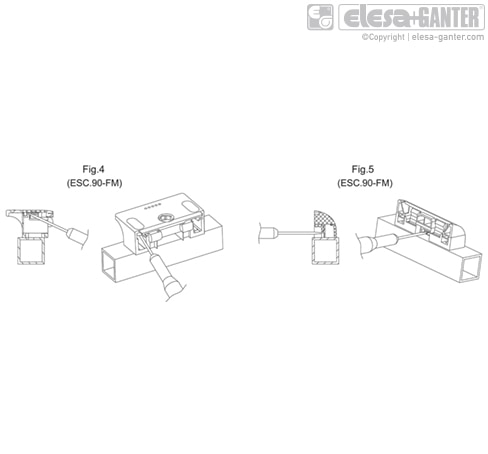

Las tapas solo se pueden retirar con la puerta en la posición abierta, por medio de un destornillador, tanto en la puerta (Fig. 4) como en el marco de la puerta (Fig. 5).
