Especificaciones principales
Material
Tecnopolímero de base polipropilénica (PP), con alta resistencia a los rayos UV, color negro RAL 9005.
Ejecuciones estándar

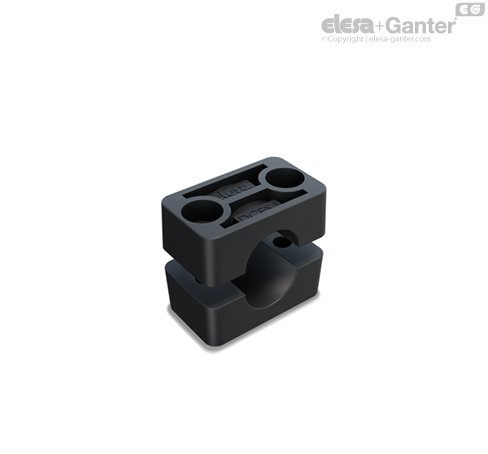

Orificios de fijación para tornillos de cabeza cilíndrica o de cabeza hexagonal.
- DCE-S-2-3-4-5-6-7: con dos orificios.
Temperatura de trabajo
De -30 °C a +90 °C.
Información general
Características y aplicaciones
La abrazadera de sujeción conforme la norma DIN 3015-1, permite la fijación de perfiles solidos o huecos de forma segura, reduciendo vibraciones y ruidos
En particular, la norma define grupos de referencia específicos según las dimensiones de los cuerpos de las abrazaderas.
En la tabla se indican las correspondencias entre el grupo DIN 3015-1 y el grupo DCE-S correspondiente.
El dentado interior especial de las dos semiabrazaderas permite obtener un elevado agarre entre la abrazadera y el tubo, lo que garantiza una alta estabilidad.
Se usan tanto en la oleodinámica industrial como sistema de fijación para el tendido de tuberías rígidas (líquidos o gases) como en la oleodinámica móvil (máquinas de movimiento de tierras, vehículos agrícolas) para la realización de las instalaciones hidráulicas o neumáticas con tubos flexibles o huecos.
Se usan también en los sectores ferroviario y naval.
Ver Datos técnicos de abrazaderas.
| Correspondencias entre el grupo DIN 3015-1 y el grupo DCE-S. |
|---|
| Grupo DIN 3015-1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| Grupo DCE-S | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Accesorios bajo pedido
Accesorios
Para la realización del juego de montaje DCK-S.
- DCE-PL: placas inferior para soldar.
- DCE-SRC: tornillos de cabeza hueca hexagonal.
