Especificaciones principales

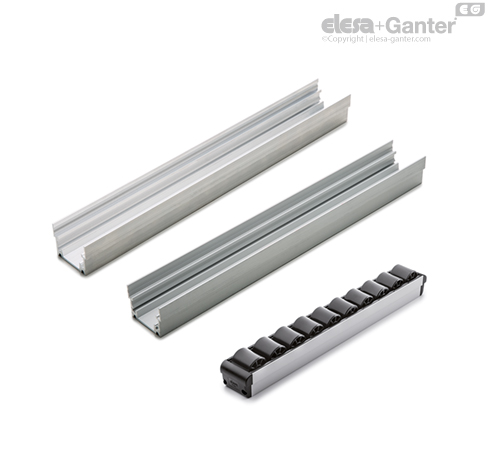

Ejecuciones estándar
- RLT-AL-AN: aluminio anodizado, color natural.
- RLT-AL-BL: aluminio, color natural.
- RLT-AL-AN-SL: aluminio anodizado, color natural, orificios longitudinales.
Información general
Características y aplicaciones

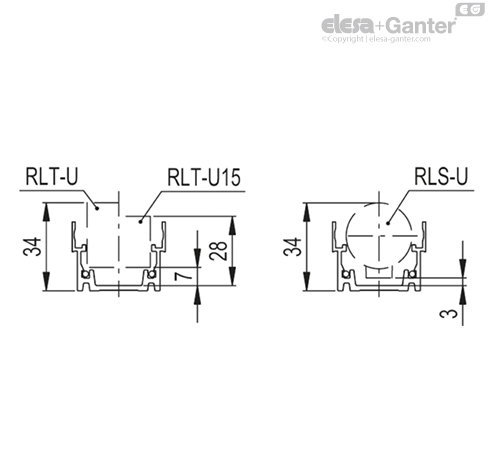

El perfil puede montar 11 elementos de rodadura RLT-U, RLT-U15 o bolas RLS-U. La particular sección del perfil permite el montaje de roldanas y bolas sin la necesidad de tornillos u otros elementos de fijación.
El perfil asegura una alta resistencia a la flexión bajo carga, así como el montaje de los raíles de rodillos, incluso cuando el soporte no es completo (figura 2), sin necesidad de otros soportes.
Ejecuciones especiales bajo pedido
Ejecuciones especiales bajo pedido
Perfiles con diferentes longitudes a partir de las ejecuciones estándar (longitud máxima: 2970 mm).
Instrucciones de uso
Instrucciones de montaje
Fije el perfil a la estructura de fijación con tornillos del tamaño y número apropiados para la aplicación específica realizando agujeros adecuados en la base del perfil.
El perfil puede montarse en dos puntos de soporte (Fig. 2) o en soporte completo (Fig. 3).
Para el drenaje de cualquier líquido que pueda acumularse dentro del perfil (por ejemplo en el caso de aplicaciones en máquinas y equipos cuyas partes, por razones de higiene, deben limpiarse con frecuencia mediante con chorros de agua a presión) se recomienda realizar orificios del tamaño y la forma adecuados en la base del perfil.
Datos técnicos
Véase: Raíles de rodillos modulares ELEROLL.
