Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA), color negro.

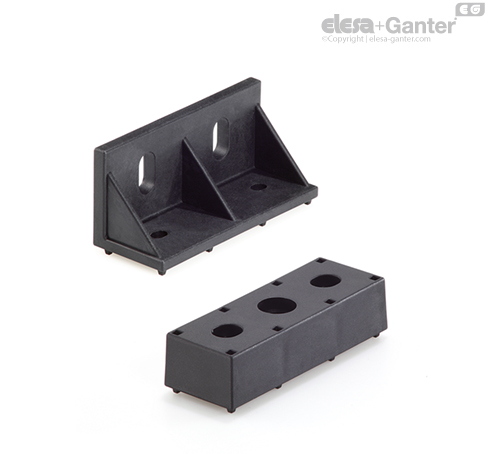

Ejecuciones estándar
- RLT-MB: escuadra.
- RLT-MS: soporte.
- RLT-MS-A12: soporte con biela y tornillo de cabeza cilíndrica y alojamiento hexagonal M6.
Información general
Características y aplicaciones
La escuadra y el soporte facilitan el montaje de los raíles de rodillos ELEROLL sobre máquinas y otras estructuras de soporte.
Montaje
Montaje
La escuadra y el soporte están equipados con pasadores de espiga que se alojan en las ranuras situadas en el lateral inferior de los perfiles de aluminio RLT-AL (Fig. 1) y en contraasientos especiales situados en el mismo soporte, los cuales permiten la combinación de varios elementos de soporte (Fig. 2)
La escuadra RLT-MB es compatible con perfiles que tienen una ranura de 8 mm de anchura (Fig. 4).
La escuadra y el soporte permiten el montaje de raíles de rodillos ELEROLL en diferentes configuraciones. En las figuras 1, 2 y 3 se muestran algunos ejemplos.
