Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro o gris RAL 7040 (C33), acabado mate.
Perno de rotación
Acero cincado brillante.
Ejecución estándar
Agujeros pasantes para tornillos de cabeza avellanada plana M6.
Insertos de centrado de tecnopolímero (incluido)
Para ranuras en perfiles de anchura de 6 o de 12 mm.
Empuñadura regulable para sujeción
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Escritura en rojo "PUSH" tampografiada en la palanca (evitar el contacto con disolventes, alcohol o detergentes que contengan alcohol).
Tornillos de retención en acero pavonado, muelle de retorno de acero inoxidable AISI 302.
Inserto de acero pavonado con agujero ciego roscado.
Arandela
Acero galvanizado, situada entre la empuñadura regulable y el cuerpo de la bisagra.
Información general
Ángulo de rotación (valor aproximado)
Máx. 280° (entre -100° y +180°; siendo 0° la condición en la que dos superficies interconectadas se encuentran en el mismo plano).
Evitar sobrepasar el ángulo límite de rotación para no comprometer las prestaciones mecánicas de la bisagra.
Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.
Características y aplicaciones

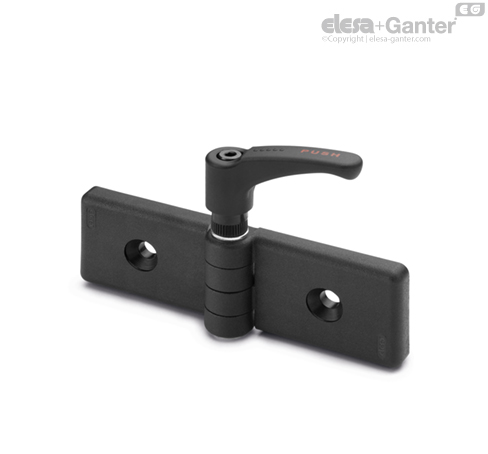

La bisagra con bloqueo de fricción CFG-ERS permite bloquear una puerta en la posición que se desee en un campo de rotación de 280° con una fuerza proporcional al par aplicado a la empuñadura ERS.
Bisagra apropiada para perfiles de 30 a 60 mm, incluso si tienen dimensiones distintas uno respecto de otro.
| Dimensión del perfil | Orientación del inserto | Color del inserto |
| s | a |
| 30 | 6 |  | Gris claro |
| 8 |  |
| 40÷45 | 8 |  | Gris oscuro |
| 10 |  |
| 50÷60 | 10 |  | Negro |
| 12 |  |

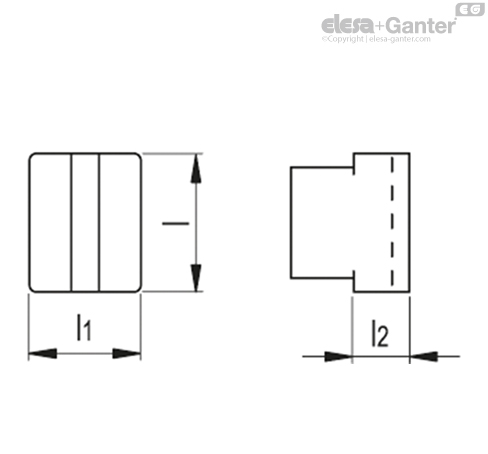

| Insertos de centraje |
| Dimensiones | Color |
| l | l1 | l2 | |
| 8 | 6 | 2 | Gris claro |
| 10 | 8 | 4 | Gris oscuro |
| 12 | 10 | 5 | Negro |
Instrucciones de uso
Instrucciones de uso
El efecto de fricción se obtiene al bloquear los dos cuerpos de la bisagra mediante la empuñadura regulable especial. Para accionar el mecanismo de ajuste, presionar la empuñadura (PUSH) hacia abajo. Al soltar la palanca, el muelle desembraga el dentado y la empuñadura vuelve a la empuñadura inicial permitiendo que continúe libremente la rotación de la puerta sin obstaculizar las maniobras del operador incluso si se produjeran golpes accidentales. La gran cantidad de dientes dentro de la empuñadura regulable garantiza la posibilidad de rotación incluso cuando el ángulo de maniobra de la palanca se encuentra limitado.
| Tests de resistencia | ESFUERZO AXIAL | ESFUERZO RADIAL | ESFUERZO A 90º |
 |  |  |
| Descripción | Carga de trabajo máxima
Ea [N] | Carga de rotura
Ra [N] | Carga de trabajo máxima
Er [N] | Carga de rotura
Rr [N] | Carga de trabajo máxima
E90 [N] | Carga de rotura
R90 [N] |
| CFG.30/30 SH-6 | 440 | 2570 | 1850 | 3710 | 300 | 1700 |
| CFG.30/40 SH-6 | 320 | 2280 | 1750 | 3490 | 590 | 870 |
| CFG.30/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.30/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.40/40 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
| CFG.40/45 SH-6 | 240 | 2150 | 1750 | 3490 | 390 | 780 |
| CFG.40/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.45/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.45/60 SH-6 | 240 | 1510 | 1600 | 3190 | 180 | 780 |
| CFG.60/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
