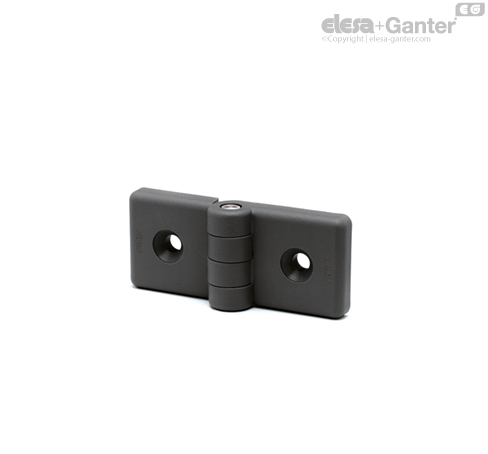

Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro o gris RAL 7040 (C33), acabado mate.
Perno de rotación
Acero niquelado.
Ejecución estándar
Agujeros pasantes para tornillos de cabeza avellanada plana M6.
Insertos de centrado de tecnopolímero (incluido)
Para ranuras en perfiles de anchura de 6 o de 12 mm.
Información general
Características y aplicaciones
Este tipo de bisagra puede utilizarse con perfiles de aluminio con dimensiones de 30 a 60 mm, incluso con combinaciones de diferentes dimensiones.
Ángulo de rotación (valor aproximado)
Máx. 280° (entre -100° y +180°; siendo 0° la condición en la que dos superficies interconectadas se encuentran en el mismo plano).
Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.
Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.

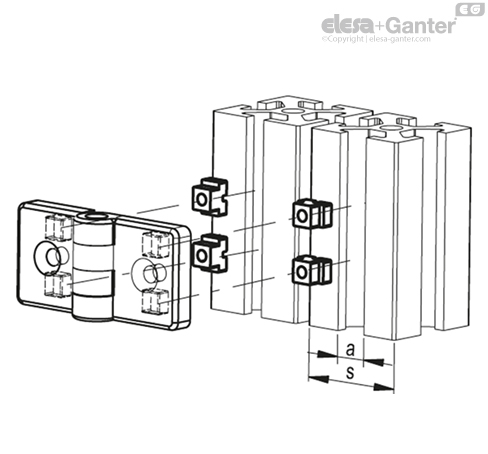

| Dimensión del perfil | Orientación del inserto | Color del inserto |
| s | a |
| 30 | 6 |  | Gris claro |
| 8 |  |
| 40÷45 | 8 |  | Gris oscuro |
| 10 |  |
| 50÷60 | 10 |  | Negro |
| 12 |  |
| Insertos de centraje |
| Dimensiones | Color |
| l | l1 | l2 |
| 8 | 6 | 2 | Gris claro |
| 10 | 8 | 4 | Gris oscuro |
| 12 | 10 | 5 | Negro |
| Tests de resistencia | ESFUERZO AXIAL | ESFUERZO RADIAL | ESFUERZO A 90º |
 |  |  |
| Descripción | Carga de trabajo máxima
Ea [N] | Carga de rotura
Ra [N] | Carga de trabajo máxima
Er [N] | Carga de rotura
Rr [N] | Carga de trabajo máxima
E90 [N] | Carga de rotura
R90 [N] |
| CFG.30/30 SH-6 | 440 | 2570 | 1850 | 3710 | 300 | 1700 |
| CFG.30/40 SH-6 | 320 | 2280 | 1750 | 3490 | 590 | 870 |
| CFG.30/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.30/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.40/40 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
| CFG.40/45 SH-6 | 240 | 2150 | 1750 | 3490 | 390 | 780 |
| CFG.40/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.45/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.45/60 SH-6 | 240 | 1510 | 1600 | 3190 | 180 | 780 |
| CFG.60/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
