CFDA
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10

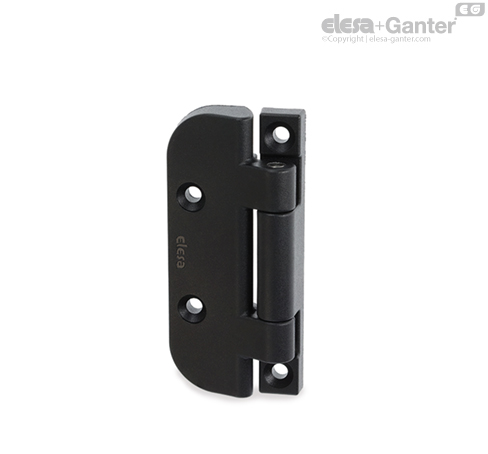

SUPER-tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Acero inoxidable AISI 303.
Agujeros pasantes para tornillos de cabeza avellanada plana.

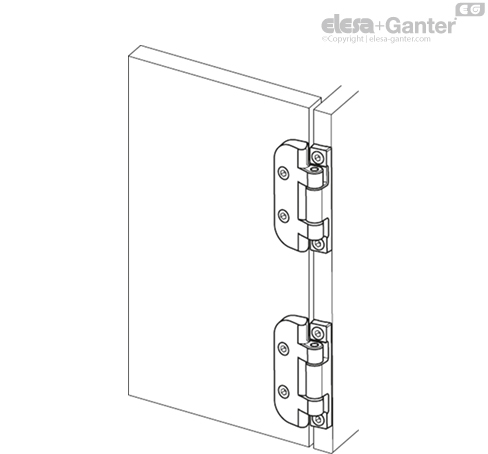

La bisagra está compuesta por dos cuerpos de dimensiones distintas (uno ancho y otro estrecho) para uso, por ejemplo, en estructuras con montante estrecho.
Máx. 215º (-5 y +210, considerando 0º cuando las dos superficies conectadas a la bisagra están en el mismo plano).
Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.
Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.
| Tests de resistencia | ESFUERZO AXIAL | ESFUERZO RADIAL | ESFUERZO A 90º | |||
| Descripción | Carga de trabajo máxima Ea [N] | Carga de rotura Ra [N] | Carga de trabajo máxima Er [N] | Carga de rotura Rr [N] | Carga de trabajo máxima E90 [N] | Carga de rotura R90 [N] |
| CFDA.72 SH-4 | 200 | 2900 | 400 | 1400 | 400 | 1600 |
| CFDA.100 SH-5 | 400 | 3200 | 400 | 1800 | 800 | 1800 |
