CFB.

Bisagras para montantes y puertas estrechos

Ángulo de rotación (valor aproximado)

Máx. 200° (entre -10° y +190°; siendo 0° la condición en la que dos superficies interconectadas se encuentran en el mismo plano).

Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.

Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.





Tests de resistencia	ESFUERZO AXIAL		ESFUERZO RADIAL		ESFUERZO A 90º
Descripción	Carga de trabajo máxima Ea [N]	Carga de rotura Ra [N]	Carga de trabajo máxima Er [N]	Carga de rotura Rr [N]	Carga de trabajo máxima E90 [N]	Carga de rotura R90 [N]
CFB.108 SH-6	610	6020	640	5020	520	2200

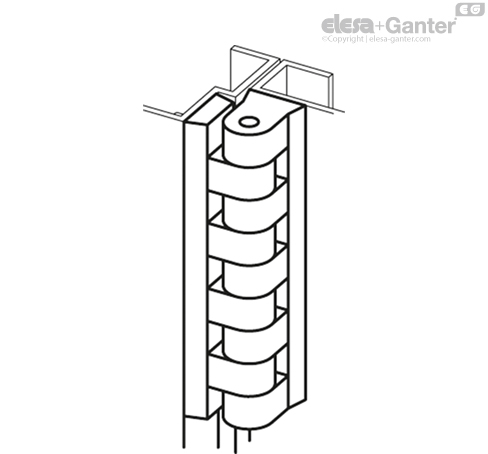

Instrucciones de montaje

1. Retirar el perno de rotación y colocar las dos partes separadas de la bisagra en la puerta y en el marco.
2. Ensamblar los dos elementos alineando correctamente la bisagra e introducir el perno de rotación.
