Especificaciones principales
Material
SUPER-tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Perno de rotación
Acero inoxidable AISI 303.
Ejecución estándar

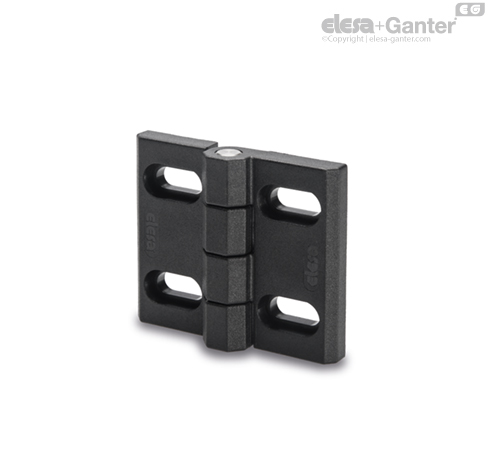

Ojales con orificio pasante con hueco para tornillos de cabeza cilíndrica rebajada conforme a UNI 9327 que permiten la regulación durante la fijación.
Información general
Ángulo de rotación (valor aproximado)
Máx. 270º ( entre -90° y 180°; 0° = condición en la cual dos superficies interconectadas se encuentran en el mismo plano).
Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.
Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.
| Tests de resistencia | ESFUERZO AXIAL | ESFUERZO RADIAL | ESFUERZO A 90º |
 |  |  |
| Descripción | Límite máximo de carga estática
Sa [N] | Límite máximo de carga estática
Sr [N] | Límite máximo de carga estática
S90 [N] |
| CFM.60-SL-CH-6 | 960 | 1200 | 1360 |
La carga estática máxima es el valor por encima del cual el material puede romperse comprometiendo el funcionamiento de la bisagra. Evidentemente, a este valor se le debe aplicar un factor adecuado, de acuerdo a la importancia y el nivel de seguridad de la aplicación específica.
