PMC

Base espaciadora para bisagras

Características y aplicaciones

Las placas PMC permiten montar diferentes bisagras en una misma puerta/montante.

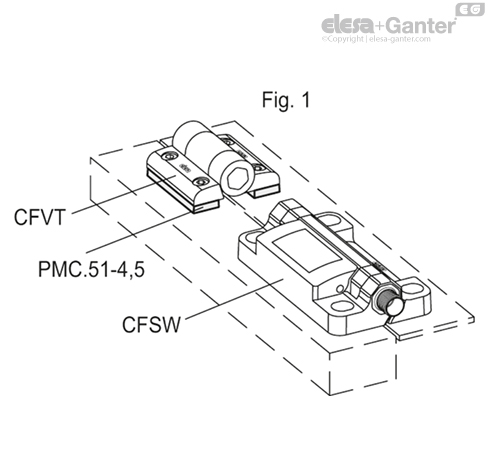

Por ejemplo, se puede combinar una bisagra con posiciones de encaje CFVT y una bisagra con interruptor de seguridad CFSW para crear una puerta que permanece abierta en ciertas posiciones y con una función de seguridad en caso de apertura accidental (ver Fig.1).



Instrucciones de montaje

Coloque la placa entre la bisagra y la puerta/montante presionando para que los centradores de la placa encajen en la bisagra (ver Fig.2).



Durante el montaje, asegúrese de que las bisagras estén colocadas a lo largo del mismo eje.

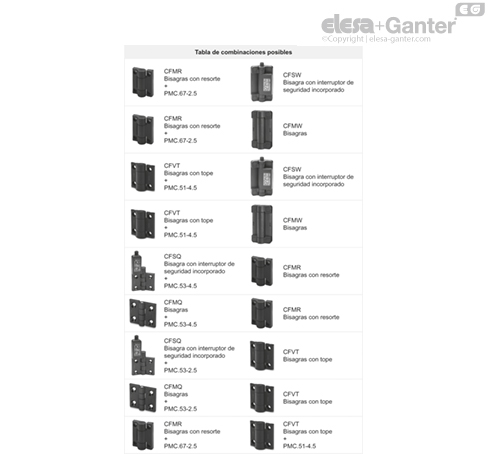

Para determinar qué placa y qué bisagras utilizar, consulte la "Tabla de posibles combinaciones".

Compruebe el correcto funcionamiento de las bisagras antes de su uso.
