Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro RAL 9005 o gris RAL 7040 (C33), acabado mate.
Ejecución estándar
Agujeros pasantes para tornillos de cabeza avellanada plana M4 o M5 (no suministrados).
Perno de rotación y resortes
Perno de acero inoxidable AISI 303. Resortes de acero inoxidable AISI 302.
Información general
Datos técnicos

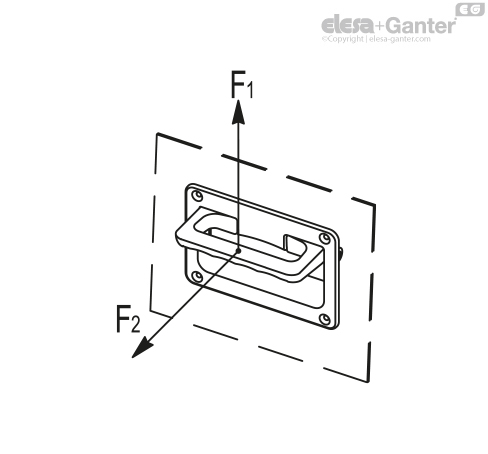

Los valores relativos a resistencia al izado (F1) y a la tracción (F2) indicados en la tabla son el resultado de pruebas de resistencia a la rotura realizadas con un equipo dinamométrico apropiado bajo las condiciones mostradas en la ilustración a una temperatura ambiente.
Instrucciones de uso
Instrucciones de montaje

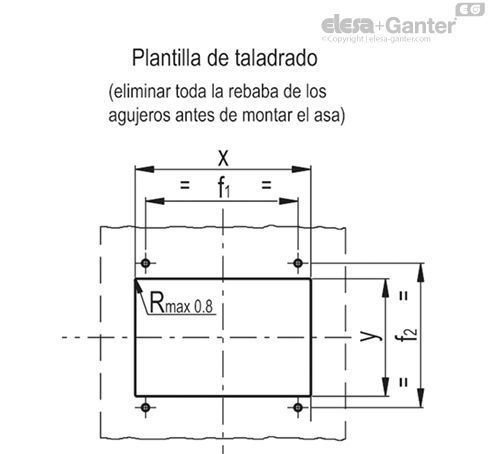

Realizar el agujero en el soporte según las dimensiones de la plantilla que aparecen en la tabla.
| | x | y | f1 | f2 |
| MPR.141 | 135+0.2 | 65+0,2 | 118+/-0,1 | 79+/-0,1 |
| MPR.167 | 158-0.2 | 86-0,2 | 141+/-0,1 | 98+/-0,1 |
