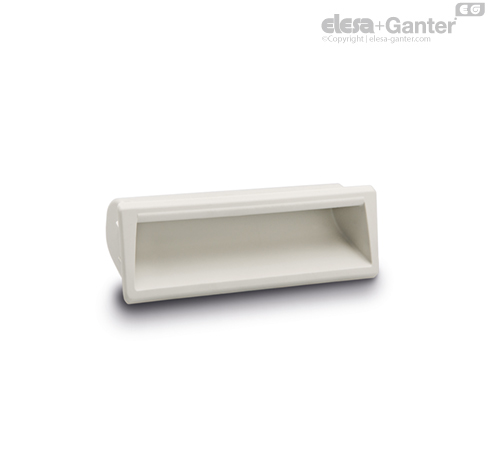

PR-PF-CLEAN

Asas encastrables

Ergonomía y diseño

Diseño moderno por su forma compacta. El perfil interno de la cavidad garantiza un agarre seguro, confortable y ergonómico.

PR-PF-CLEAN es especialmente adecuado para equipos médicos y hospitalarios y para máquinas de procesamiento de comida.

Datos técnicos

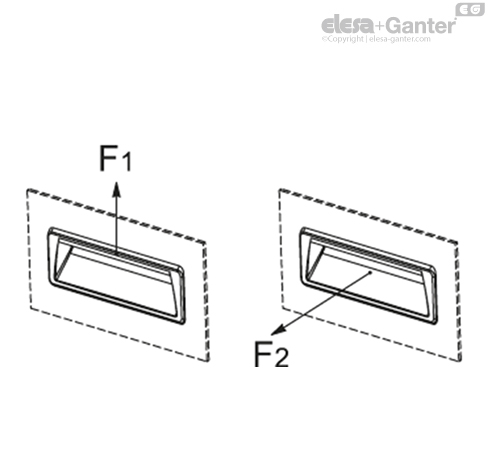

Los valores de resistencia de elevación (F1) y desmontaje (F2) indicados en la tabla son el resultado de pruebas realizadas en laboratorio con las manillas montadas en paneles metálicos reforzados con un espesor de 1,5 mm (reforzados para fines de prueba).



Instrucciones de montaje

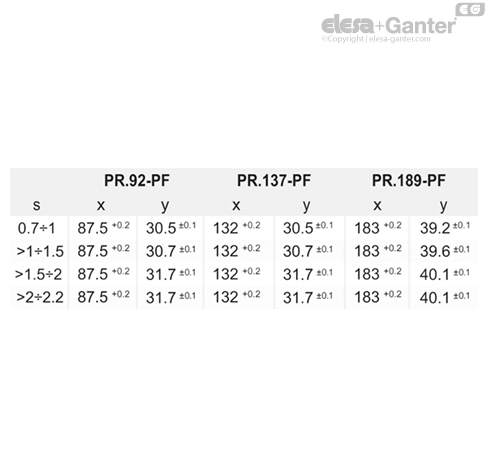

• Realizar el agujero en el soporte según las dimensiones de la plantilla que aparecen en la tabla.

• Eliminar toda la rebaba de los agujeros antes de montar el asa.

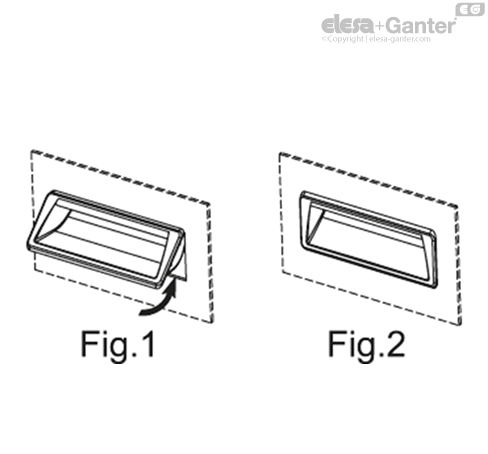

• Introducir la parte superior del asa en el alojamiento (Fig.1).

• Presionar sobre la parte inferior hasta que el asa esté totalmente encajada (Fig. 2).
