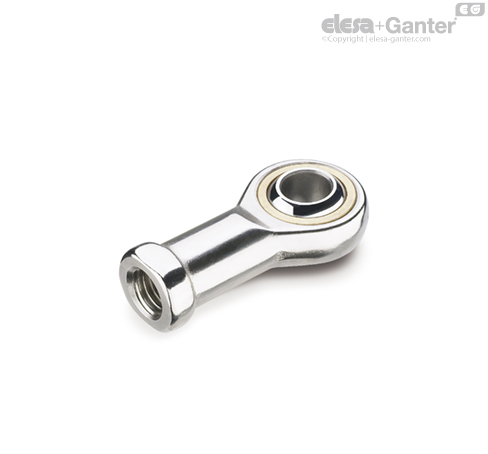

GN 648.5

Rótulas

Tipos (emparejamientos)

• Tipo NH: Bronce / Acero con posible lubricación

• Tipo WH: Bronce-PTFE / Acero autolubricada

• Tipo WK: acero inoxidable-PTFE / acero inoxidable, auto lubricado

Alojamiento de acero inoxidable AISI 431

forjado, pulido

Tipo NH (con posibilidad de lubricación)

Alojamiento de bronce CuSn8

Anillo interno de acero 100 Cr6

endurecido, rectificado, pulido

cromado duro

Tipo WH (autolubricado)

Alojamiento de bronce CuSn8

con inserto PTFE

Anillo interno de acero 100Cr6

endurecido, rectificado, pulido

cromado duro

Tipo WK (autolubricado)

Casquillo del cojinete, acero inoxidable

AISI 316Ti con inserto PTFE

Anillo interno

Acero inoxidable AISI 420

endurecido, rectificado, pulido
