Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA).
- Tapa: naranja RAL 2004, acabado semi-mate con símbolo gráfico "válvula".
- Unión roscada con protección antisalpicaduras: color negro, acabado semimate.
Anillo de estanqueidad
Goma sintética NBR.
Válvula de sobrepresión
Tecnopolímero con junta tórica de caucho sintético NBR y resorte de acero inoxidable.
Calibrada a 0.350 bar aproximadamente.
Válvula de succión
Disco de retención de goma sintética NBR y muelle de acero inoxidable.
Calibrada a 0.030 bar aproximadamente.
Filtro de aire
Filtro unido térmicamente de poliéster (FPE) con baja pérdida de carga y alta capacidad de acumulación de polvo. Clase de filtración esperada ISO 16890-1 Rating ISO coarse 75%, EN 779:2012 Class G4, air filtration 10 µ.
Sonda de nivel
En acero fosfatado con sección plana.
Bajo pedido y para catidades suficientes, la sonda puede suministrarse en longitudes diferentes de aquella estándar y/o completa con tramos de nivel MÁX-MÍN.
Temperatura máx. de funcionamiento continuo
100°C.
Información general
Características

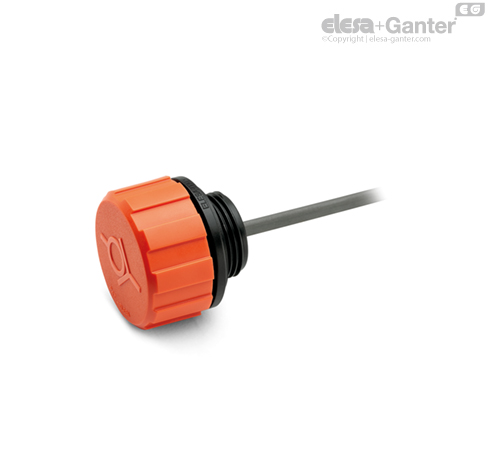

El tapón SFW-P+A tiene el objetivo de mantener un pulmón de aire a presión sobre el nivel del aceite entre los límites establecidos en el diseño, con el fin de evitar que se produzcan deformaciones de las paredes del depósito. Ventajas:
- reduce el volumen de entrada de aire y mantiene limpios el aceite y el filtro;
- mejora las condiciones de trabajo en aspiración de la bomba, reduciendo los fenómenos de cavitación;
- impide el derrame de fluidos si el sistema forma parte de una unidad móvil;
- reduce la formación de espuma del fluido.

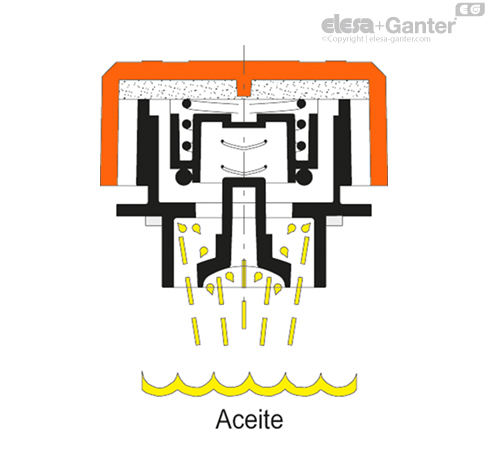

Los tapones SFW-P+a se fabrican con una geometría interna especial que evita la salida del líquido hacia el exterior.
Datos técnicos
Los caudales de aire para los diferentes modelos de tapones pueden obtenerse a partir del diagrama ilustrado en función de la diferencia de presión entre el ambiente externo y el interior del depósito.
Funcionamiento en un circuito hidráulico
