Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA).
- Tapa: naranja RAL 2004, acabado semi-mate con símbolo gráfico "válvula".
- Conector roscado: color negro, acabado semimate.
- Bayoneta en hoja de acero cincado.
Anillo de estanqueidad
Goma sintética NBR.
Válvula de sobrepresión
Tecnopolímero con junta tórica de caucho sintético NBR y resorte de acero inoxidable.
Calibrada a 0.350 bar aproximadamente.
Válvula de succión
Tecnopolímero con junta tórica de caucho sintético NBR y resorte de acero inoxidable.
Calibrada a 0.030 bar aproximadamente.
Filtro de aire con forma de anillo
Espuma de poliuretano reticulada (base poliéster) "tech-foam", finura de filtración 40 µ.
Sonda de nivel
Acero fosfatado. Las sondas de nivel bajo pedido pueden suministrarse en longitudes diferentes de la estándar y/o completas con líneas de nivel MÁX-MÍN.
Temperatura máx. de funcionamiento continuo
100°C.
Información general
Características
- reduce el volumen de entrada de aire y mantiene limpios el aceite y el filtro;
- mejora las condiciones de trabajo en aspiración de la bomba, reduciendo los fenómenos de cavitación;
- impide el derrame de fluidos si el sistema forma parte de una unidad móvil;
- reduce la formación de espuma del fluido.
Datos técnicos

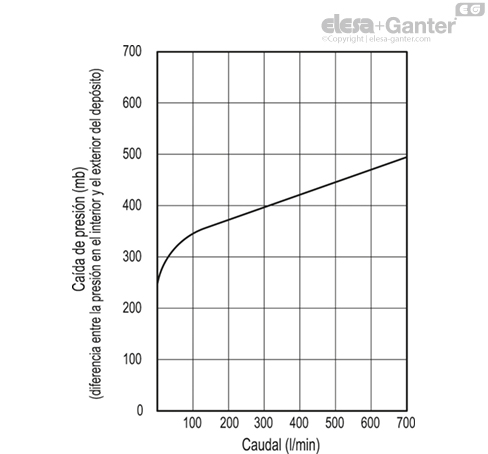

Los caudales de aire para los diferentes modelos de tapones pueden obtenerse a partir del diagrama ilustrado en función de la diferencia de presión entre el ambiente externo y el interior del depósito.

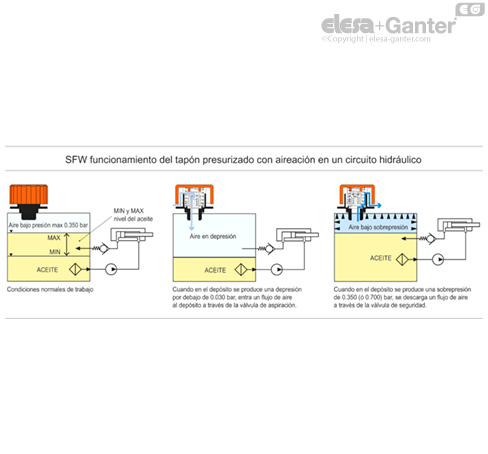

Funcionamiento en un circuito hidráulico
