Especificaciones principales

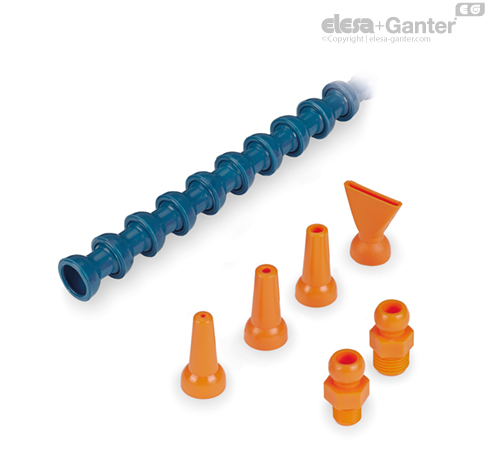

Componentes del juego
- Un tubo modular FHT compuesto por 20 segmentos de tecnopolímero de base acetal (POM), color azul.
- Dos uniones roscadas FHJ de tecnopolímero de base acetal (POM), color naranja.
- Cuatro boquillas FHN de tecnopolímero de base acetal (POM), color naranja.
Información general
Características
La estructura modular, realizada mediante acoplamiento por encaje de cada elemento (fig. 1), permite regular y orientar el chorro de lubricante con la máxima flexibilidad manteniendo la estabilidad durante el ejercicio incluso en presencia de vibraciones.
La longitud del tubo se puede adaptar a cada aplicación específica añadiendo o retirando la cantidad necesaria de elementos mediante montaje por encaje.
Se aconseja usar cinta de PTFE en el roscado de las uniones para favorecer la retención.
El montaje se realiza sin necesidad de guarniciones, por lo que no debe considerarse estanco.
Los componentes del conjunto se venden también sueltos (ver tabla de componentes).
Presión máx. en entrada: 4 bar.
.
| Componentes del juego | Código | Descripción | Cant. |
| Tubo modular | 471201 | FHT.1/4 | 1 |
| Acoplamiento roscado | 471058 | FHJ.1/4-1/8-NPT | 1 |
| Acoplamiento roscado | 471059 | FHJ.1/4-1/4-NPT | 1 |
| Boquilla | 471101 | FHN.1/4-1 | 1 |
| Boquilla | 471106 | FHN.1/4-3 | 1 |
| Boquilla | 471111 | FHN.1/4-5 | 1 |
| Boquilla | 471116 | FHN.1/4-P25 | 1 |
Compatibilidad química
Material resistente a detergentes, lubricantes y aceites, evite el contacto con ácidos y bases fuertes.
Si desea usar líquidos distintos de los indicados, consulte con el servicio técnico de Elesa+Ganter.
En todo caso, se recomienda verificar la idoneidad del producto con las condiciones de funcionamiento reales.
Otras ejecuciones
Ejecución especial bajo pedido
Tubos, uniones y boquillas de materiales apropiados para el contacto con alimentos (FDA CFR.21 y UE 10/2011).
Accesorios
Accesorios bajo pedido
Pinzas para el montaje de los componentes.
