Especificaciones principales

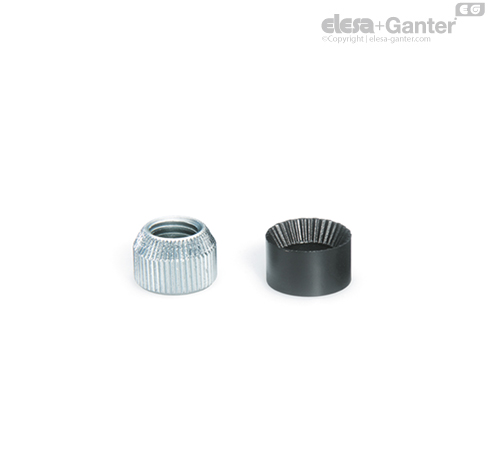

Tuerca
Acero cincado brillante.
Anillo de estanqueidad
goma sintética NBR.
Información general
Características
El kit de montaje rápido ha sido especialmente diseñado para ser montado desde el exterior en indicadores de nivel serie HCX. (medidas 76, 127 y 254) cuando no es posible acceder al interior del depósito para colocar la tuerca de sujeción.
Instrucciones de uso
Montaje del indicador con el kit FM (kit de montaje rápido)
- Hacer los agujeros d1 según se indicada en la tabla y asegurarse de que el agujero de la chapa no contenga rebabas, especialmente en el interior del depósito.
- Desenrosque las tuercas del indicador HCX y retire las arandelas suministradas con la ejecución estándar, coloque la junta de estanqueidad en el interior y atornille las tuercas (con o sin junta tórica de acuerdo al espesor h1).
- Antes de introducir el indicador en el depósito, apretar ligeramente a mano la tuerca contra el anillo de empaquetadura.
A continuación, se aconseja deformar ligeramente la rosca terminal del tornillo para evitar que, durante una eventual operación de desmontaje, la tuerca pueda desenroscarse y caer en el interior del depósito.
- Para desmontar el indicador del depósito es suficiente dar 3/4 de vuelta el tornillo, manteniendo en tensión la parte de plástico del indicador (tirando del mismo).
