Especificaciones principales
Material
Tecnopolímero transparente de base poliamídica (PA-T). Alta resistencia a impactos, disolventes, aceites con aditivos, hidrocarburos alifáticos y aromáticos, bencinas, nafta, ésteres fosfóricos.
Evitar el contacto con alcohol o con detergentes que contengan alcohol.
Tornillos
Latón niquelado con alojamiento hexagonal.
Juntas de estanqueidad
Junta tórica de caucho sintético NBR.
Flotador
Tecnopolímero de base poliamídica (PA), color rojo, con elemento magnético incorporado para activar el contacto eléctrico cuando el nivel de aceite alcanza el nivel mínimo, regulación a 40mm por encima del eje del tornillo (dimensión l).
Sensor eléctrico de nivel MIN
Produce una señal eléctrica cuando alcanza el valor mínimo del nivel de aceite.
El interior de la cavidad donde se encuentra la sonda cuenta con un resinado completo para otorgar una mayor seguridad de aislamiento térmico y eléctrico.

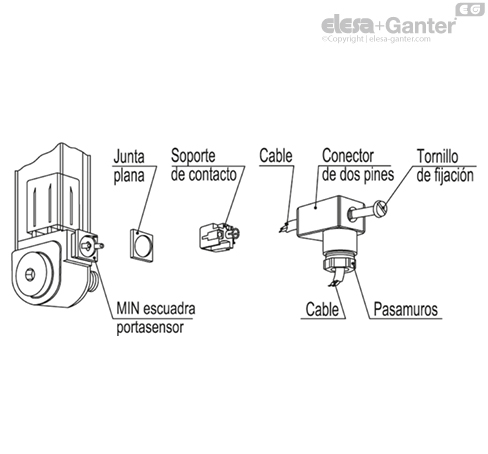

Conector
Salida derecha con protección total contra aerosoles de agua (protección clase IP 65, según EN 60529).
Sensor eléctrico de temperatura MÁX (80° C)
Calibrado previo de la temperatura de intervención estándar de 80 °C, situado cerca de una placa metálica que sirve como conductor más rápido y con menores pérdidas por disipación de calor del líquido. El interior de la cavidad donde se encuentra la sonda cuenta con un resinado completo para otorgar una mayor seguridad de aislamiento térmico y eléctrico.
Para un correcto montaje, véase Advertencias.
Chapa de contraste
Aluminio lacado blanco. El soporte, situado en la ranura trasera externa adecuada, garantiza la mejor protección contra el contacto directo con el fluido.
Se puede desmontar antes del montaje para permitir la inserción de marcas de nivel o palabras.
Tapitas
Tecnopolímero de base poliamídica, color gris.
Ejecuciones estándar
- HCY-E-ST-NO: contacto eléctrico normalmente abierto que cierra cuando se alcanza el nivel mínimo.
- HCY-E-ST-NC: contacto eléctrico normalmente cerrado que abre cuando se alcanza el nivel mínimo.
Temperatura máx. de funcionamiento continuo
80ºC (con aceite).
Información general
Datos técnicos
En pruebas de laboratorio efectuadas con aceite mineral del tipo CB68 (según ISO 3498) a 23° C y durante un período de tiempo limitado, la soldadura resistió hasta: 14 bar (HCY.76), 9 bar (HCY.127) y 8 bar (HCY.254).
Para usos con otros fluidos y en condiciones diferentes de presión y temperatura, póngase en contacto con el Servicio técnico ELESA.
En todo caso, se recomienda verificar la idoneidad del producto con las condiciones de funcionamiento reales.
Características eléctricas
| Características eléctricas | Sensor de nivel MIN |
| Sistema de alimentación | AC/DC |
| Contactos eléctricos | NO normalmente abierto NC normalmente cerrado |
| Voltaje máximo aplicable | NC: 150 Vac, 150 Vdc NO: 230 Vac, 230 Vdc |
| Capacidad de apertura máxima conmutable | NC: 1A NO: 2A |
| Potencia conmutable máxima | NC: 20 W / 20 V.A. NO: 40 W / 40 V.A. |
| Pasacables | Pg 7 (para cables protegidos con Ø 6 o 7 mm) |
| Sección de los conductores | Max. 1.5 mm2 |
| Características eléctricas | MAX temperatura del sensor |
|---|
| Sistema de alimentación | AC/DC |
| Contactos eléctricos | NO normalmente abierto NC normalmente cerrado |
Voltaje / Voltaje máximo aplicable | 250 Vac- 10 A | (cargas resistivas) |
| 60 Vdc - 3 A |
| Pasacables | Pg 7 (para cables protegidos con Ø 6 o 7 mm) |
| Sección de los conductores | Max. 1.5 mm2 |
| No instale este indicador próximo a campos magnéticos. |
