Especificaciones principales
Material
Tecnopolímero transparente de base poliamídica (PA-T). Alta resistencia a impactos, disolventes, aceites con aditivos, hidrocarburos alifáticos y aromáticos, bencinas, nafta, ésteres fosfóricos.
Tornillos, tuercas y arandelas
Acero cincado brillante.
Anillos de estanqueidad
Junta tórica de caucho sintético NBR.
Rugosidad sugerida de la superficie de apoyo de la junta estanca Ra = 3 μm.
Flotador
Tecnopolímero expandido de base poliamídica (PA), color negro, con elemento magnético integrado que activa el contacto eléctrico cuando el flotador alcanza el umbral de la alarma que se encuentra a unos 50 mm por encima del eje de la tuerca inferior (en presencia de aceite mineral de tipo CB68, según ISO 3498, a una temperatura de 23 °C).
Soporte del sensor
Hermética, tecnopolímero de base polipropilénica (PP), color negro, con relé incorporado (reed) con salida de dos cables al conector bipolar.
Para un correcto montaje, véase Advertencias.
Conector bipolar orientable

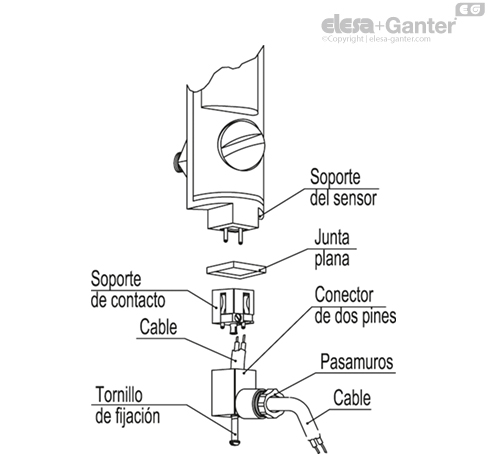

Con caja de cables y portacontactos incorporados. Salida frontal o lateral (derecha o izquierda) que ofrece una protección total contra el agua (grado de protección IP 65 según EN 60529 tabla-).
Chapa de contraste
Aluminio lacado blanco. El soporte, situado en la ranura trasera externa adecuada, garantiza la mejor protección contra el contacto directo con el fluido.
Se puede extraer antes del montaje para marcar líneas o inscripciones (por ejemplo, MÁX. y MÍN en las posiciones deseadas).
Ejecución estándar
- Con contacto eléctrico normalmente cerrado.
Montaje
Cuando el ajuste no sea posible desde el interior del depósito y las paredes no tengan el espesor suficiente, los tornillos pueden utilizarse junto con Kit de montaje rápido-.
Temperatura máx. de funcionamiento continuo
90°C (con aceite).
Información general
Características y prestaciones

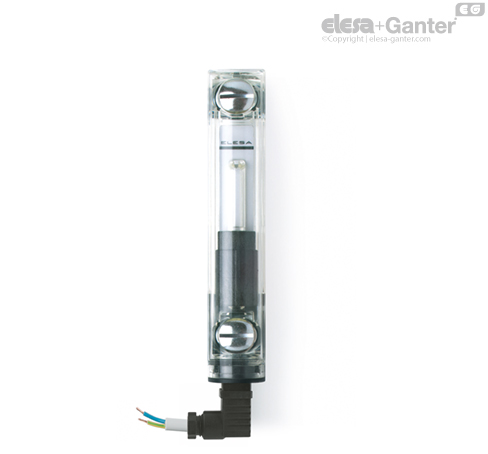

El indicador de nivel de columna HCX/E además del control visual proporciona una señal eléctrica cuando alcanza el valor mínimo del nivel de aceite.
Soldadura por ultrasonidos para garantizar un sellado perfecto.
Máxima visibilidad del nivel del fluido incluso desde posiciones laterales.
Visibilidad del nivel y lectura de la temperatura amplificada por el visor lenticular.
Datos técnicos
En pruebas de laboratorio efectuadas con aceite mineral del tipo CB68 (según ISO 3498) a 23° C y durante un período de tiempo limitado, la soldadura resistió hasta 13 bares.
Para usos con otros fluidos y en condiciones diferentes de presión y temperatura, póngase en contacto con el Servicio técnico ELESA.
En todo caso, se recomienda verificar la idoneidad del producto con las condiciones de funcionamiento reales.
Características eléctricas
Funcionamiento del sensor eléctrico de nivel MÍN

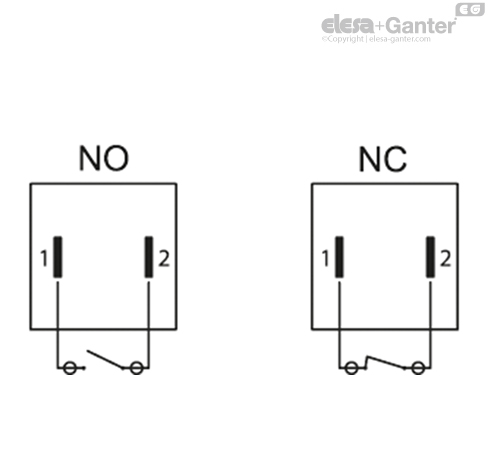

- HCX-E-NC: el circuito eléctrico se abre cuando se alcanza el nivel mínimo.
| Características eléctricas | MIN sensor de nivel |
| Sistema de alimentación | AC/DC |
| Contactos eléctricos | NC normalmente cerrado |
| Voltaje máximo aplicable | NC: 150Vac, 150 Vdc |
| Corriente de conmutación máxima | 1 A |
| Corriente máxima | NC: 2A |
| Potencia de conmutación máxima | NC: 20 Va |
| Pasacables | Pg 7 (para cables protegidos con Ø 6 o 7 mm) |
| Sección de los conductores | Max. 1.5 mm2 |
| No instale este indicador próximo a campos magnéticos. |
