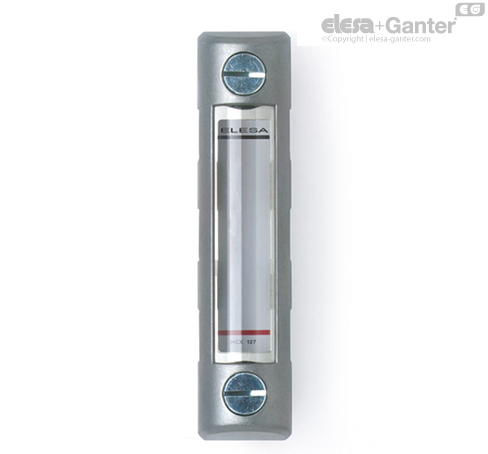

HCX-P
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Tecnopolímero transparente de base poliamídica (PA-T). Alta resistencia a impactos, disolventes, aceites con aditivos, hidrocarburos alifáticos y aromáticos, bencinas, nafta, ésteres fosfóricos.
Evitar el contacto con alcohol o con detergentes que contengan alcohol.
Zamac, acabado arenado y tratado.
Acero cincado brillante.
En escalón para el sellado en las paredes del depósito y junta tórica de caucho sintético NBR debajo de la cabeza del tornillo.
Rugosidad sugerida de la superficie de apoyo de la junta estanca Ra = 3 μm.
Aluminio lacado blanco. El soporte, situado en la ranura trasera externa adecuada, garantiza la mejor protección contra el contacto directo con el fluido.
Se puede extraer antes del montaje para marcar líneas o inscripciones (por ejemplo, MÁX. y MÍN en las posiciones deseadas).
90°C (con aceite).
Soldadura por ultrasonidos para garantizar un sellado perfecto.
Efecto de lente para una mejor visibilidad del nivel del fluído.
Aperturas especiales en el marco protector que ofrecen una visibilidad máxima del nivel del fluido, incluso desde posiciones laterales.
Todos los impactos son absorbidos por el marco protector, que los transmite directamente a la pared del depósito.
En pruebas de laboratorio efectuadas con aceite mineral del tipo CB68 (según ISO 3498) a 23° C y durante un período de tiempo limitado, la soldadura resistió hasta 18 bares.
Para usos con otros fluidos y en condiciones diferentes de presión y temperatura, póngase en contacto con el Servicio técnico ELESA.
En todo caso, se recomienda verificar la idoneidad del producto con las condiciones de funcionamiento reales.
Cuando el ajuste no sea posible desde el interior del depósito y las paredes no tengan el espesor suficiente, los tornillos pueden utilizarse junto con Kit de montaje rápido
