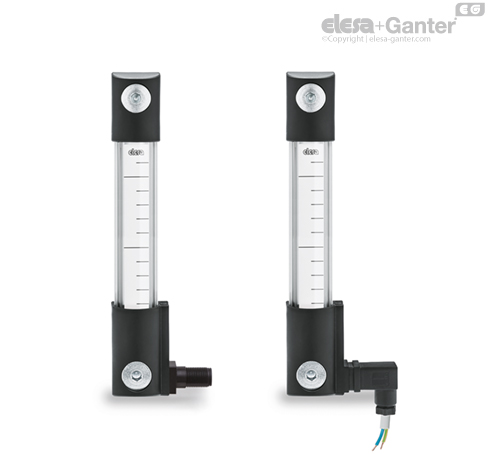

HCK-S

Indicadores de nivel

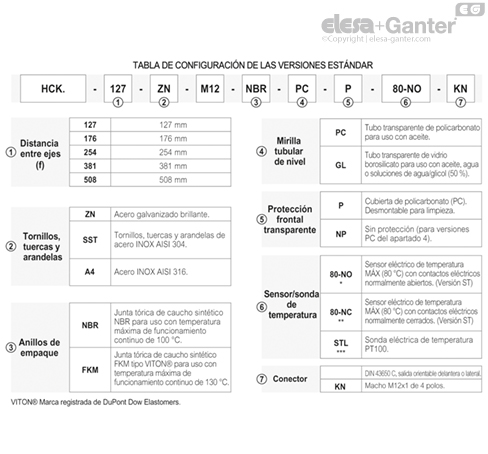

Características y aplicaciones

Los indicadores de nivel HCK-S con salida lateral del conector permiten reducir al mínimo el nivel de intervención del sensor.

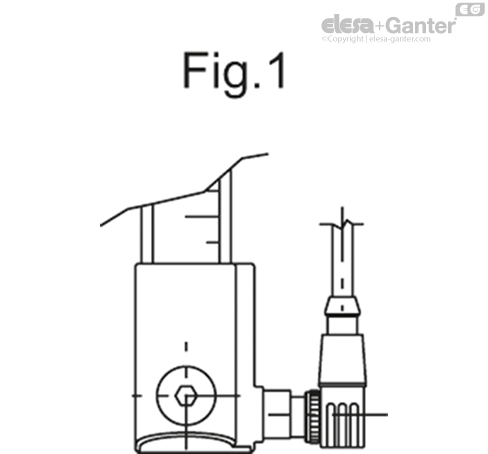

En caso de usar un alargador con un conector en ángulo, la dirección de salida del cable se muestra en la ilustración 1.

Datos técnicos

En pruebas de laboratorio efectuadas durante un período de tiempo relativamente limitado con los siguientes líquidos a una temperatura de 23° C: aceite mineral de tipo CB68 (según ISO 3498) para HCK, aceite mineral de tipo CB68 (según ISO 3498), agua o soluciones a base de agua/glicol (50%) para HCK-GL, los valores de resistencia fueron muy superiores a los 35 bares.

Para usos con otros fluidos y en condiciones diferentes de presión y temperatura, póngase en contacto con el Servicio técnico ELESA.

En todo caso, se recomienda verificar la idoneidad del producto con las condiciones de funcionamiento reales.



Funcionamiento del sensor de temperatura MÁX

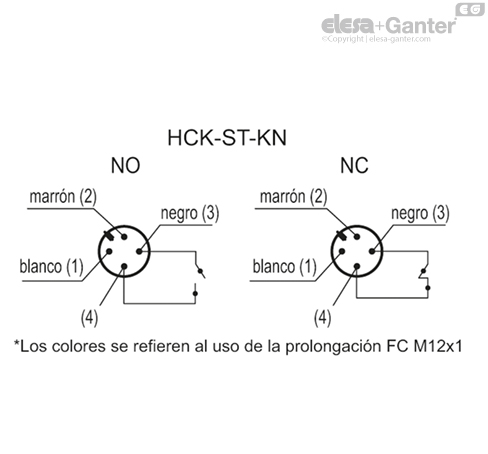

• NO: el contacto eléctrico se cierra cuando se alcanza la temperatura preestablecida de 80°C.

• NC: el contacto eléctrico se abre cuando se alcanza la temperatura preestablecida de 80°C.





Funcionamiento de la sonda eléctrica de temperatura (STL)

El principio de funcionamiento del sensor de temperatura se basa en la variación del valor de resistencia de un elemento de platino: 100 ohm = 0 °C, 138,4 ohm = 100° C.

La relación entre temperatura (T) y resistencia (R) es, en primer momento, lineal si se refiere a un intervalo limitado de temperatura. Por ejemplo, si se asume que en el intervalo entre 0° y 100°C la relación es lineal, el error de aproximación que se ve a 50ºC es de 0,4ºC.

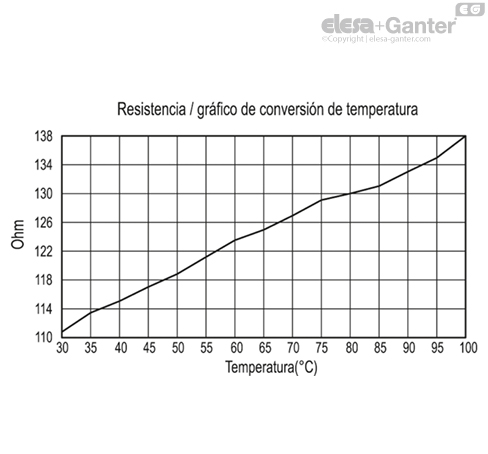

Para realizar una medida de precisión, es necesario linealizar la curva resistencia/temperatura. La definición más reciente de la relación entre resistencia y temperatura se encuentra en la International Temperature Standard 90 (norma ITS 90). En el gráfico se representa la relación entre la resistencia y la temperatura obtenida a través de pruebas de laboratorio que miden directamente el valor de resistencia en los contactos. De todos modos, recomendamos ajustar el sistema para compensar la disipación térmica y la resistencia del cable.

Una variación de 1 °C de la temperatura supone una variación de la resistencia de la sonda de 0,384 ohm. Así pues, incluso un pequeño error en la medición de la resistencia (si, por ejemplo, no se tuviese en cuenta la resistencia de los cables de conexión a la sonda) supondría un error considerable en la medición de la temperatura.

Debido a los bajos niveles de señal, es importante mantener todos los cables lejos de los cables eléctricos, motores, conmutadores y demás dispositivos que pudiesen emitir ruido magnético o eléctrico. El uso de cables blindados, con el blindaje haciendo tierra en un extremo, puede contribuir a reducir la interferencia.

Asimismo, si se usan cables de conexión largos, es necesario asegurarse de que el dispositivo de medición y recepción de la señal esté preparado para compensar la resistencia de los propios cables.







Ejecuciones especiales bajo pedido

• Indicadores de nivel de columna de metil metacrilato (PMMA) para usos con una temperatura máxima de 70ºC.

• Indicadores con visibilidad de nivel (valor e) hasta 1 429 mm y orificios de fijación con distancia entre ejes (valor f) hasta 1 500 mm.

• Juntas estancas en materiales especiales según las necesidades del cliente.

• Tornillo especial con cabeza de latón niquelado para que encaje con el extremo inferior en cualquier operación de mantenimiento que requiera la exclusión del indicador.

Accesorios bajo pedido

FC.M12x1: extensiones con conector axial hembra M12 de 4 polos.

Instrucciones de montaje del conector hembra

• Separar el conector del indicador aflojando el tornillo de ajuste que se encuentra en el conector, extraer los portacontactos y aflojar la caja de cables.

• a) HCK-ST: introducir el cable en el conector (conector estándar) y conectar los hilos a las mordazas 3 y tierra (4) para el funcionamiento del sensor de temperatura MÁX.

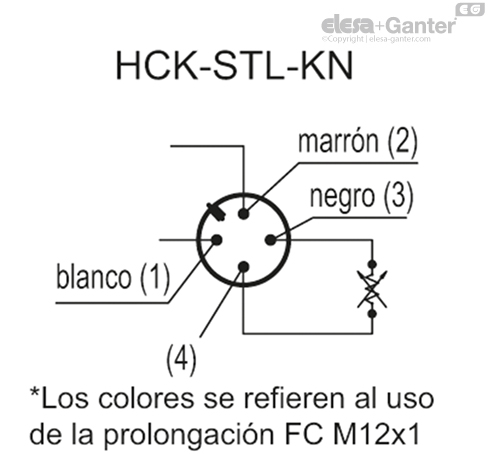

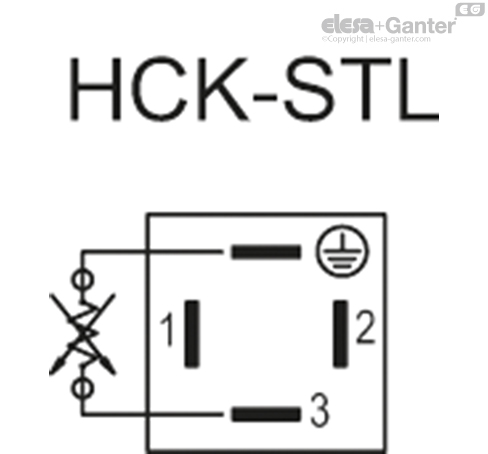

• b) HCK-STL: introducir el cable en el conector (conector estándar) y conectar los hilos a las mordazas 3 y tierra (4) para el funcionamiento del sensor de temperatura.

• Montar el portacontactos en los terminales del conector y presionarlo hasta obtener la posición requerida.

• Atornillar los conectores y apretar la caja de cables.
