HCK-E
Indicadores de nivel
con sensor eléctrico de nivel MÍN.
con sensor eléctrico de nivel MÍN.
Extremos terminales de montaje
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro.
Soporte
Aluminio anodizado, color natural.
Chapilla graduada
Aluminio lacado blanco. Se puede quitar antes del montaje para poder imprimir marcas indicadoreas de nivel o palabras.
Flotador
Tecnopolímero, color negro, con elemento magnético integrado que activa el contacto eléctrico cuando el flotador alcanza el umbral del contacto que se encuentra a unos 55 mm por encima del eje del tornillo inferior (datos obtenidos con aceite mineral de tipo CB68, según ISO 3498, a una temperatura de 23 °C).
Casquillos de separación
Tecnopolímero de base poliamídica (PA). Los espaciadores son esenciales en los casos en que el depósito está hecho de material ferromagnético a fin de evitar la interacción entre el imán y la masa metálica del depósito.
Escuadra con conector macho
De perfecta retención estanca, incluye relé (reed) con dos conductores (versiones NO y NC) en salida o tres conductores (versión SW).
- Conector DIN 43650 C de tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro.
- Conector M12x1, 4 polos con rosca de tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio certificado autoextinguible UL-94-V0, color negro, acabado mate.
Para un correcto montaje, véase Advertencias.
Conector hembra (DIN 43650 C)
Con caja de cables integrada y portacontactos. La salida frontal o axial (alta o baja) garantiza protección contra aerosoles de agua (clase de protección IP 65 según la tabla EN 60529).
Ejecuciones estándar

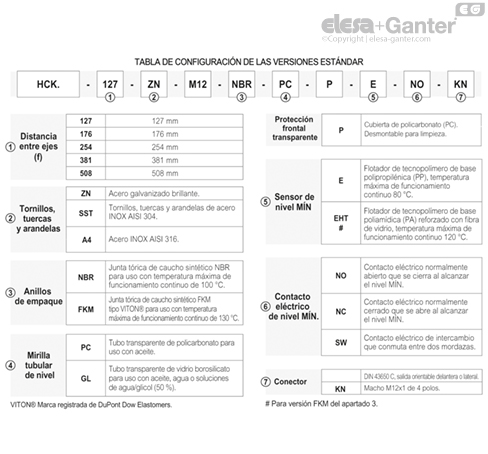

Consulte la tabla de configuración.
Características y prestaciones

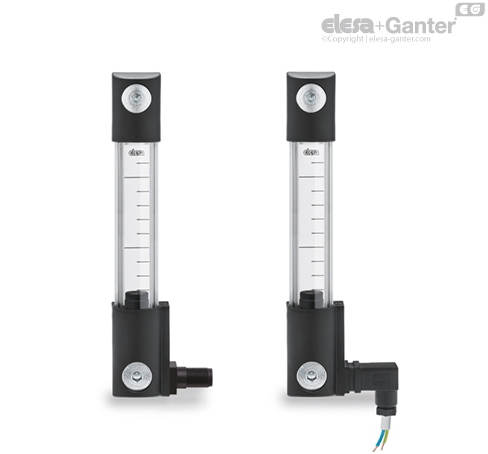

El indicador de nivel HCK-E con salida lateral del conector permite reducir al mínimo el nivel de intervención del sensor.
En caso de usar un alargador con un conector en ángulo, la dirección de salida del cable se muestra en la ilustración 1.
Datos técnicos
En pruebas de laboratorio efectuadas durante un período de tiempo relativamente limitado con los siguientes líquidos a una temperatura de 23° C: aceite mineral de tipo CB68 (según ISO 3498) para HCK, aceite mineral de tipo CB68 (según ISO 3498), agua o soluciones a base de agua/glicol (50%) para HCK-GL, los valores de resistencia fueron muy superiores a los 35 bares.
Para usos con otros fluidos de los aceites minerales y en condiciones diferentes de presión y temperatura, póngase en contacto con el Servicio técnico de ELESA.
En todo caso, se recomienda verificar la idoneidad del producto con las condiciones de funcionamiento reales.
Funcionamiento del sensor eléctrico de nivel MÍN
- NO: el contacto eléctrico se cierra al alcanzar el nivel mínimo.
- NC: el contacto eléctrico se abre al alcanzar el nivel mínimo.
- SW (contacto eléctrico de conmutación): el contacto eléctrico alterna entre los dos terminales.
| HCK-E - HCK-E-KN | ||
| Características eléctricas | Sensor de nivel MIN | |
| Suministro de energía | AC/DC | |
| Contactos eléctricos | NO normalmente abierto NC normalmente cerrado SW contacto de conmutación | |
| Voltaje máximo aplicable | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| SW: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Rango de tensión (tipo KN) | <30 Vac, <30 Vdc | |
| Corriente de conmutación máxima | 1 A | |
| Corriente máxima | NO: 1.2A NC: 2A SW: 2A | |
| Potencia conmutable máxima | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Pasacables (solo HCK-E) | Pg 7 (para cables protegidos con Ø 6 o 7 mm) | |
| Sección transversal de los conductores (solo HCK-E) | Max. 1.5 mm2 | |
| Conector (solo HCK-E-KN) | M12x1 | |
| No instale este indicador próximo a campos magnéticos. | ||
Ejecuciones especiales bajo pedido
- Indicadores de nivel de columna de metil metacrilato (PMMA) para usos con una temperatura máxima de 70ºC.
- Flotador de tecnopolímero de base poliamídica (desde HCK.127), color rojo.
- Flotador de NBR (desde HCK.176) de color negro con espiral de acero inoxidable AISI 316 para ejecuciones especiales, líquidos viscosos, altas temperaturas.
- Indicadores con visibilidad de nivel (valor e) hasta 1 429 mm y orificios de fijación con distancia entre ejes (valor f) hasta 1 500 mm.
- Juntas estancas en materiales especiales según las necesidades del cliente.
- Tornillo especial con cabeza de latón niquelado para que encaje con el extremo inferior en cualquier operación de mantenimiento que requiera la exclusión del indicador.
Accesorios bajo pedido

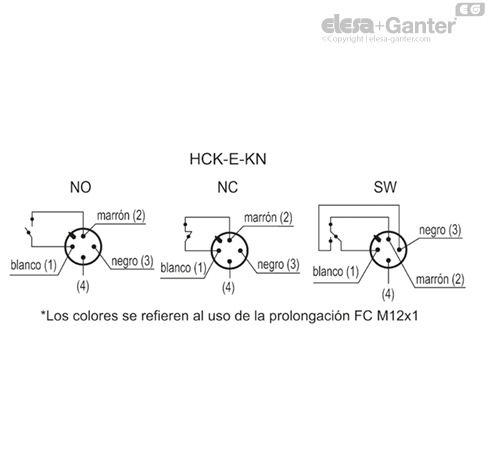

FC.M12x1: extensiones con conector axial hembra M12 de 4 polos.
Instrucciones de montaje del conector hembra
- Separar el conector del indicador aflojando el tornillo de ajuste que se encuentra en el conector, extraer los portacontactos y aflojar la caja de cables.

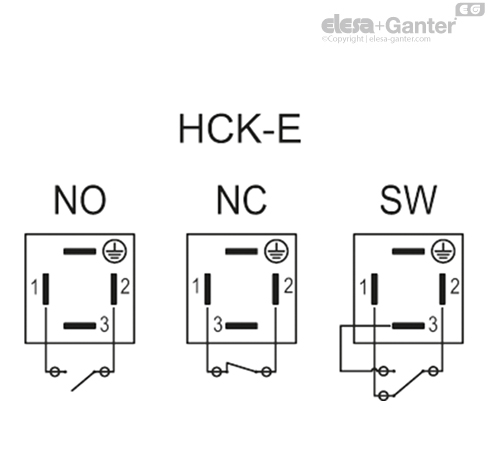

- Introducir el cable en el conector (conector estándar) y conectar los hilos a las mordazas 1 y 2 (versiones NO y NC) o 1,2 y 3 (versión SW) del portacontactos. Montar a presión el portacontactos en el conector en la posición deseada.
- Atornillar los conectores y apretar la caja de cables.
