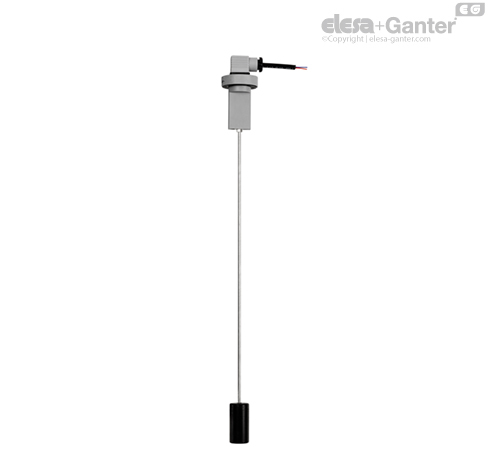

HFL-E

Indicador de nivel con flotador

Características y aplicaciones

Los indicadores de nivel HFL-E muestran un nivel máximo o mínimo por defecto, según las necesidades de la aplicación.

Sumamente versátiles, estos indicadores permiten determinar la posición con la máxima precisión simplemente desmontando el flotador de la varilla y cortando la varilla exactamente por donde se necesita, según las especificaciones indicadas en la tabla.

Sin ninguna pieza magnética, el flotador está integrado en la varilla, lo que hace que este indicador de nivel resulte ideal para ser utilizado en depósitos que contengan líquidos grasos, agua, aceite o aceite refrigerante, así como con piezas metálicas de hierro o espuma. Además, la operación es independiente de la conductividad eléctrica de los líquidos.

Para garantizar la máxima seguridad, los componentes eléctricos están separados del depósito y perfectamente sellados mediante soldadura ultrasónica.



Funcionamiento del sensor eléctrico

HFL-NO: el contacto eléctrico se abre cuando el líquido alcanza el nivel de intervención deseado.

HFL-NC: el contacto eléctrico se cierra cuando el líquido alcanza el nivel de intervención deseado.

Ejecuciones especiales bajo pedido

• Indicadores de nivel en otros materiales para su uso con fluidos especialmente agresivos y/o temperatura máxima de trabajo de hasta 120ºC.
• Varilla en otras longitudes y/o en acero inoxidable AISI 316.
• Flotador con agujeros pasantes que permiten colocarlo en la posición deseada según sea necesario, sin tener que cortar la varilla.
• Varilla doble y flotador doble fabricado para una lectura doble de los niveles máximo y mínimo.

Instrucciones de montaje del conector bipolar

1. Separar los conectores del indicador soltando los tornillos que se encuentran en la parte inferior, extraer el portacontactos y aflojar la caja de cables.
2. Introducir el cable bipolar en los conectores (conectores estándar) y conectar los cables a los terminales n.º 1 y n.º 2 del portacontactos correspondiente.
3. Montar el portacontactos en los terminales del conector correspondiente y presionarlo hasta obtener la posición requerida.
4. Atornillar los conectores y apretar la caja de cables.
