Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, gris similar a RAL 7046, acabado mate.
Ejecuciones estándar
- SQT-A: con dos cavidades para tornillos M8.
- SQT-F: con dos agujeros para tornillos M8 y guías de centrado.
- SQT-AF: con cavidad y agujero para tornillos M8 y guías de centrado. En caso de montaje con los tornillos en las cavidades, se recomienda usar tornillos tipo UNI 9327.
En caso de montaje con dos tornillos en la cavidad, se recomienda usar tornillos tipo UNI 9327.
Información general
Características y aplicaciones

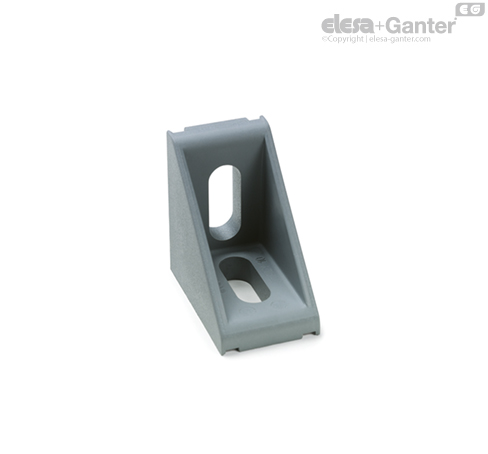

Las escuadras de conexión SQT. resultan especialmente adecuadas para montar, de un modo muy simple, estructuras elaboradas con perfiles de aluminio que sirven para proteger y garantizar la seguridad de maquinarias y equipos.
La forma, las secciones y los materiales utilizados para fabricar estas escuadras de conexión garantizan excelentes características mecánicas, estabilidad dimensional y alta resistencia a la temperatura.
Datos técnicos

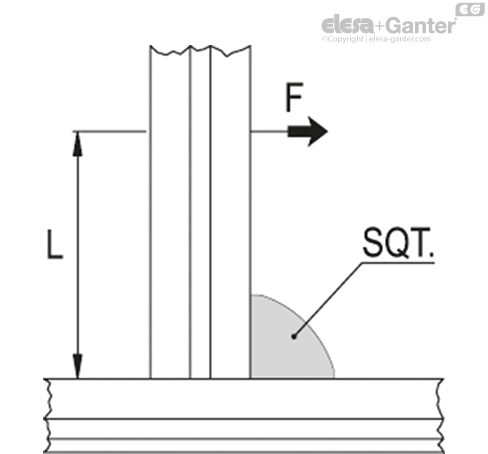

Para un uso correcto, las tensiones aplicadas a los ángulos deben satisfacer las condiciones que se presentan a continuación.
| Descripción | F [N] | F·L [Nm] |
| SQT.40-18 | < 600 | < 25 |
| SQT.40-25 | < 700 | < 30 |
| SQT.43-43 | < 750 | < 35 |
Accesorios
Accesorios bajo pedido
Para evitar depósitos de suciedad y polvo en las escuadras de conexión, las cubiertas de tecnopolímero de base de polyester (PBT) serie CO.SQT, en color gris similar a RAL 7046, acabado semi brillante.
