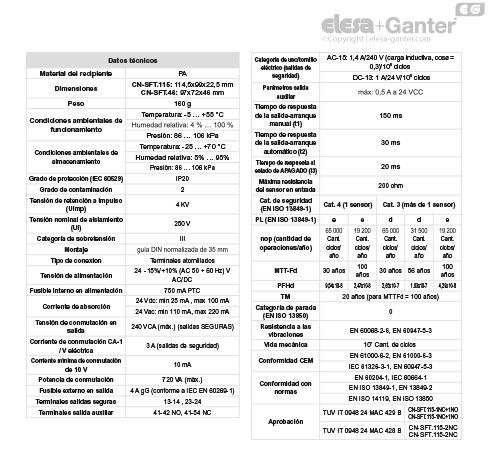

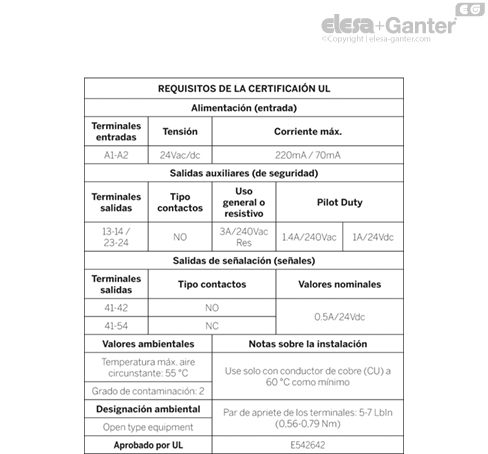

Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA), color gris.
Ejecuciones estándar
Unidad de control de seguridad para categorías 3 y 4.

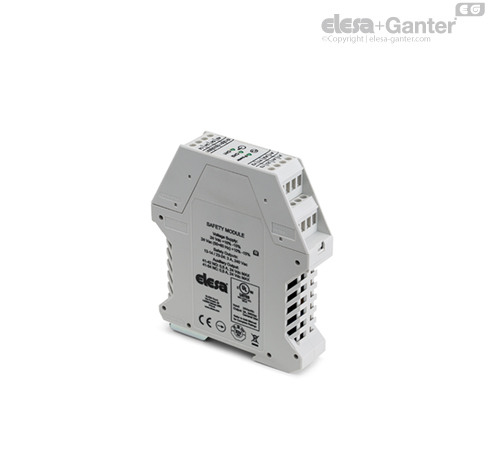

- CN-SFT.115: dimensiones estándar.

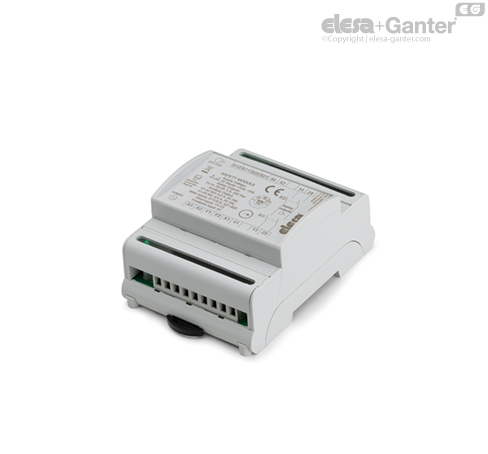

- CN-SFT.46: dimensiones reducidas.
Bloques de contacto en la ejecución estándar:
- NO-NC: 1 contacto NO + 1 contacto NC.
Información general
Características y aplicaciones
La CN-SFT se puede usar en combinación con los siguientes productos de Elesa:
La unidad de control de seguridad CN-SFT es capaz de controlar el estado de dos contactos (sensores magnéticos reed de seguridad, botones de emergencia, interruptores mecánicos de seguridad, interbloqueos de seguridad para protecciones móviles): la salida se activa pulsando el botón ARRANQUE (reinicio) solo si el contacto NO está abierto y el contacto NC está cerrado (versión NO-NC), o bien solamente si los dos contactos NC están cerrados (versión NC-NC).

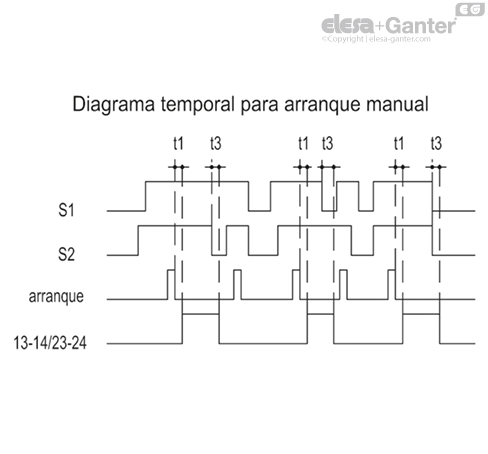

La conmutación, incluso de un solo contacto en entrada, determina una situación de seguridad, poniendo las salidas seguras en estado de apertura e impidiendo que se vuelvan a cerrar incluso a continuación de una nueva conmutación del contacto y de la presión del botón de ARRANQUE (reinicio).
| Tabla de los LED |
|---|
| Función | LED | Color | Estado |
| Alimentación | PWR | Verde | on |
| Salidas 13-14 y 23-24: ABIERTAS | CH1 - CH2 | Verde - Verde | off - off |
| Salida 41-42: ABIERTA |
| Salida 41-54: CERRADA |
| Salidas 13-14 y 23-24: CERRADAS | CH1 - CH2 | Verde - Verde | on - on |
| Salida 41-42: CERRADA |
| Salida 41-54: ABIERTA |
Conexiones eléctricas

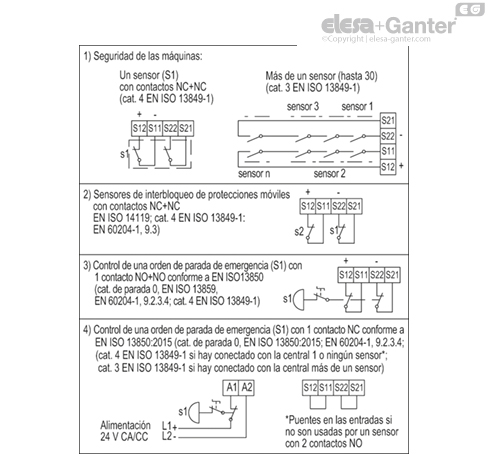

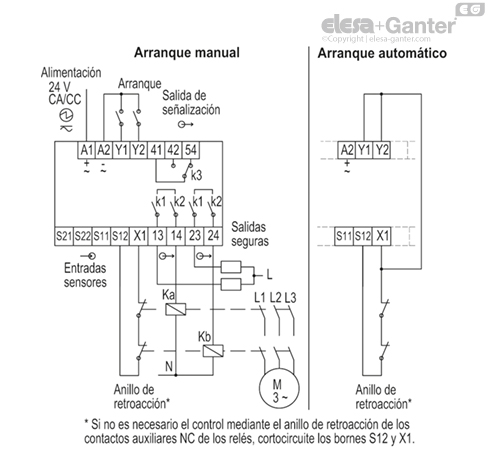

Modelo CN-SFT.115-2NC y modelo CN-SFT.46-2NC
NOTA: se considera como entrada NC el contacto normalmente cerrado cuando la protección está cerrada.

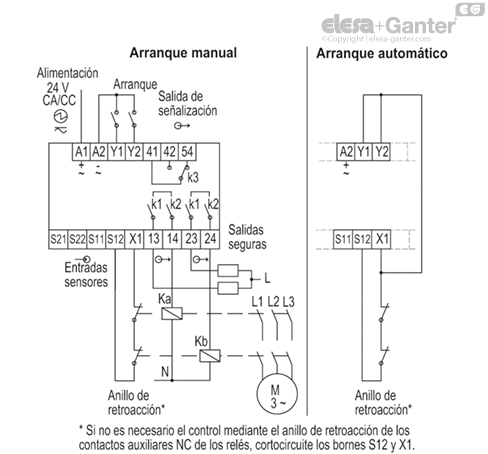

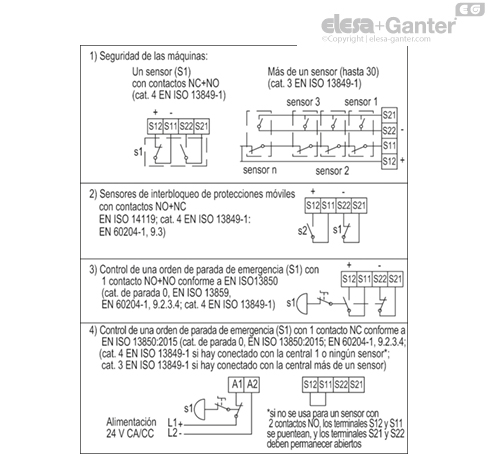

Modelo CN-SFT.115-1NC+1NO y modelo CN-SFT.46-1NC+1NO
NOTA: se considera como entrada NC el contacto normalmente cerrado cuando la protección está cerrada. Se considera como entrada NO el contacto normalmente abierto cuando la puerta está cerrada.
