Especificación
- Tipo N: ligero, 2 lados cerrados, ángulo de 90º
anodizado, color natural N
Información

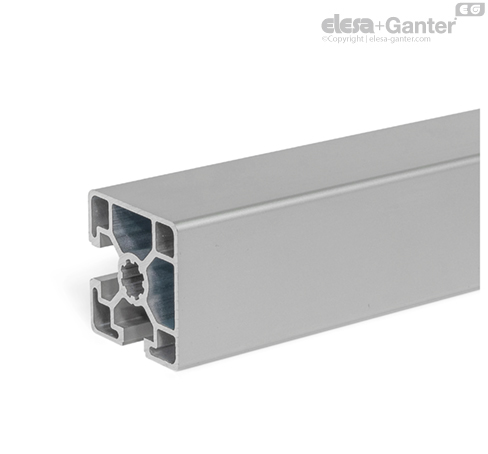

Los perfiles de aluminio GN 11b con ranuras parcialmente cerradas se fabrican mediante moldeo por extrusión. Se pueden utilizar, por ejemplo, para construir fácilmente carcasas protectoras, equipos para el lugar de trabajo o plantillas, cuando es necesario que tengan un aspecto atractivo.
Los perfiles de aluminio, en combinación con los accesorios extraíbles y reutilizables, forman un sistema modular flexible. Las fijaciones se pueden sujetar a las ranuras o en la parte frontal a través de los agujeros.
Los lados del perfil cerrados facilitan su limpieza. El perfil tipo ligero se suele utilizar para cargas pequeñas o para construcciones de peso optimizado.
Los perfiles de aluminio se suministran en paquetes. La tabla muestra la cantidad que contiene cada paquete.
Datos mecánicos (en dirección de extrusión)
- Material: Al Mg Si 0.5 F25 (EN AW – 6063)
- Estado de entrega: envejecido artificialmente
- Revestimiento anodizado: E6EV1 (color natural), espesor de capa: 10 μm
- Desviaciones dimensionales según DIN EN 12020-2
- Clase de resistencia a la tracción Rm mín. 245 N/mm²
- Límite de elasticidad Rp0,2 mín. 195 N/mm²
- Densidad 2,7 kg/dm³
- Coeficiente de expansión lineal 23,6x10-6 1/k
- Módulo de elasticidad E ≈ 70.000 N/mm²
- Dureza ≈ 75HB -2,5/187,5
Esfuerzo de tensión admitido en la ranura
| n | Tamaño grupo | Tipo de perfil | FN* en N |
| - | - | - | Con tuercas en T GN 50b | Con tuercas de ranura en T GN 51b | Con tuercas de ranura en T GN 52b |
| - | - | - | Tipo V / F | Tipo S | - | - |
| 8 | 30 | Pesado | 2500 | 6000 | 3000 | 3500 |
| 10 | 40 | Ligero | 7500 | - | 5500 | 9000 |
| 10 | 45 | Ligero | 7500 | - | 5500 | 9000 |
| 10 | 45 | Pesado | 8500 | 17500 | 7500 | 9000 |
* Dependiendo del tamaño de la rosca de la tuerca en T / tornillo cabeza de martillo
Propiedades de la sección transversal
Wx, Wy = Par de resistencia axial contra flexión
lx, ly = 2.º momento del área contra la flexión
A = Área de la sección transversal
m = Masa relativa a la longitud
| GN 11b Tipo de perfil ligero |
| s1 | s2 | n | Tamaño grupo | Eje de flexión x-x | Eje de flexión y-y | A | m ≈ |
| - | - | - | - | lx en cm4 | Wx en cm3 | ly en cm4 | Wy en cm3 | en cm2 | en kg/m |
| 45 | 45 | 10 | 45 | 11.82 | 5.11 | 11.82 | 5.11 | 6.08 | 1.64 |
